Conjunt de cable multifibra FC a FC

Introducció

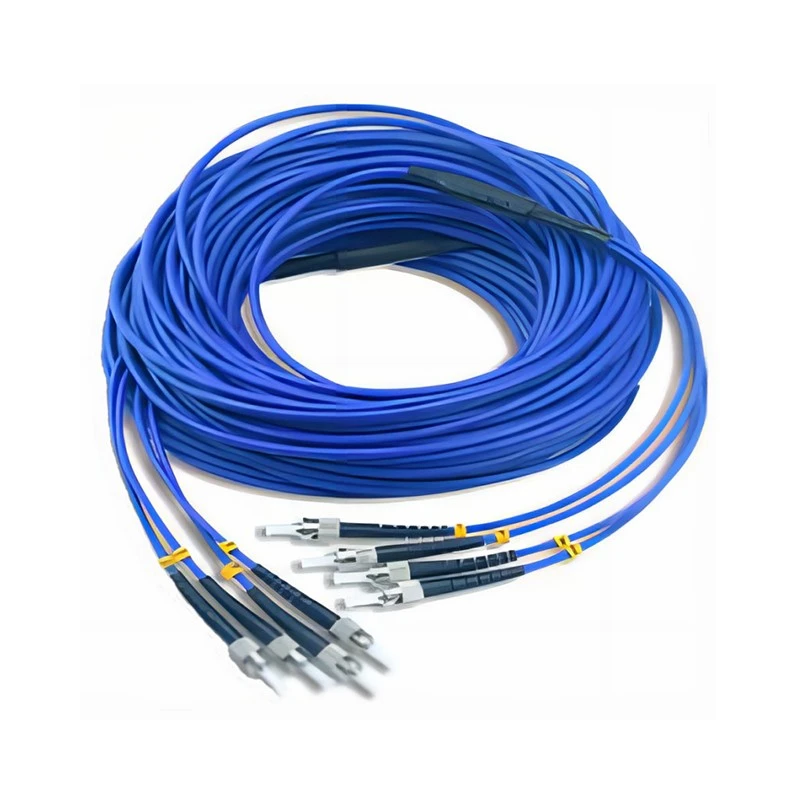

Multi-Fiber FC to FC Cable Assembly és un component de cable de comunicació de fibra òptica d'alt rendiment dissenyat per a centres de dades moderns, xarxes empresarials i entorns informàtics d'alt rendiment que requereixen una transmissió de dades ràpida i fiable. Compta amb un disseny de múltiples fibres amb múltiples fibres paral·leles tancades en mànigues protectores duradores per garantir l'estabilitat i la fiabilitat del senyal. Els dos extrems estan equipats amb connectors FC, coneguts per un excel·lent rendiment d'inserció i pèrdua de retorn. A més, utilitza processos i materials de fabricació avançats per mantenir un rendiment estable en entorns durs.

Aplicació:

Sistema de transport intel·ligent

Conjunts de fibra tàctica per a entorns durs

Aplicacions de xarxa d'àrea local (LAN), xarxa d'àrea àmplia (WAN) i FTTA

Apte per al seu ús en torres de comunicació, sistemes CATV i entorns industrials

Característiques:

Nucli de fibra d'alta resistència

El conjunt de cable multifibra FC a FC utilitza fibra d'alta qualitat com a mitjà de transmissió. El seu nucli de fibra està fet de material de vidre d'alta resistència, que presenta una resistència excepcional a la tracció i a la flexió. En comparació amb els cables de fibra tradicionals, la seva resistència a la ruptura s'incrementa en un 30%, cosa que li permet suportar un major estrès físic sense danyar-se fàcilment. A més, la fibra s'embolica amb una capa tampó precisa i un nucli de reforç, millorant encara més la seva durabilitat i vida útil, garantint un funcionament estable en entorns complexos a llarg termini.

Connector impermeable de precisió

Els connectors FC d'aquest conjunt de cables adopten un disseny impermeable de precisió, utilitzant tècniques avançades d'emmotllament per injecció i materials de segellat per garantir que no hi hagi buits ni fuites als connectors. Fins i tot després d'haver estat submergits 10 metres sota l'aigua durant 24 hores, els connectors mantenen un excel·lent rendiment impermeable, aconseguint una classificació IP68.

Ampli rang de temperatures de funcionament

El conjunt de cables FC a FC multifibra compta amb un ampli rang de temperatures de funcionament, des de -40 graus fins a +85 graus, mantenint un rendiment de transmissió estable i una resistència mecànica a tot arreu. Això s'atribueix al seu ús de materials d'alt rendiment i processos de fabricació precisos, que permeten que el cable mantingui una bona flexibilitat i operativitat a temperatures extremes altes o baixes. A més, el cable té propietats anti-envelliment excepcionals, amb la seva vida útil i el seu rendiment de transmissió no afectats de manera significativa fins i tot després d'un ús prolongat en entorns d'alta temperatura.

Transmissió de baixes pèrdues

El conjunt de cables multifibra FC a FC empra camins de transmissió de fibra precises i un disseny estructural optimitzat, que garanteix una transmissió de senyals òptics amb baixes pèrdues. A una distància de transmissió d'10 quilòmetres, la taxa d'atenuació dels senyals òptics és inferior a 0,2 dB/km, molt superior a la mitjana del sector.

Integració de fibra d'alta densitat

El conjunt de cables FC a FC multifibra admet la transmissió integrada de múltiples fibres, amb capacitat per a fins a 12 fibres dins d'un sol cable, millorant significativament l'eficiència de la transmissió. Mentrestant, el cable també presenta una excel·lent resistència a les interferències electromagnètiques, mantenint un rendiment de transmissió estable en entorns electromagnètics complexos.

Especificacions:

Paràmetre		Unitat	Valor
Diàmetre del cable (opcional)		mm	7.0,10.0
Material de la jaqueta del cable (opcional)		-	LSZH, PE
Mode de fibra		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Longitud d'ona		nm	1310/1550		850/1300
Polit de la cara final		-	UPC	APC	UPC
Pèrdua d'inserció (IL)		dB	Menor o igual a 0,30		Menor o igual a 0.25
Pèrdua de retorn (RL)		dB	Major o igual a 50	Major o igual a 60	Major o igual a 20
Paràmetres geomètrics de la cara final (3D)	Radi de curvatura	mm	Satisfacció dels estàndards IEC TIA/EIA
	Desplaçament d'àpex	μm
	Alçada esfèrica de fibra	nm
	Error angular	grau
Durabilitat		temps	1000
Temperatura de funcionament		grau	-20 ~ +80
Temperatura d'emmagatzematge		grau	-15 ~ +60

Soci

Preguntes freqüents

P: Quants tipus de patchcord tenim?

R: Mode únic (OS1, OS2), Multimode (OM1, OM2, OM3, OM4, OM5), cable de connexió de tipus paquet, cable de connexió blindat, cable de connexió tàctic, cable de connexió de cable de descens, cable de connexió MPO.

P: Si teniu una columna vertebral de fibra de 62,5, podeu utilitzar cables de connexió de 50 micres?

A: NO! Excepte que l'excés de pèrdua és a l'extrem del receptor. En ambdós casos, la pèrdua depèn de la distribució modal de la fibra, de la sortida de la font i del resultat del nombre de connexions.

P: He de netejar els connectors de fibra òptica?

A: SÍ! La pols és el pitjor enemic de la fibra òptica. Les partícules de pols podrien bloquejar completament el senyal òptic. Aquí hi ha una cosa impressionant: el nucli de la fibra de mode únic té la mateixa mida o en realitat és més petit que una partícula de pols.

Embalatge

Un cop finalitzades totes les proves, els conjunts de cables s'embalaran d'acord amb les especificacions del client. Normalment, per a longituds més curtes, utilitzem pel·lícula de PE per embolicar els conjunts de cables, mentre que per a seccions més llargues, fem servir bobines de paper. Després d'això, s'embalen de manera segura en caixes de cartró per garantir la seva seguretat.
