On trobar el maquinari del cable d'anuncis?
El maquinari de cable ADSS està disponible a través de distribuïdors especialitzats de fibra òptica, fabricants de cables, empreses de subministrament industrial i mercats B2B en línia. El maquinari inclou pinces de suspensió, agafadors de tensió, conjunts de final-sen sortida i suports de muntatge dissenyats específicament per adaptar-se al diàmetre del cable, la longitud de l'envergadura i els requisits de resistència a la tracció.
Entendre les categories de maquinari ADSS
Abans d'obtenir el maquinari, heu de saber quins components requereix la vostra instal·lació. Les instal·lacions ADSS (Totes les-Autosuport-dielèctrics) utilitzen tres categories principals de maquinari, cadascuna d'elles amb funcions diferents al sistema de suport de cables.

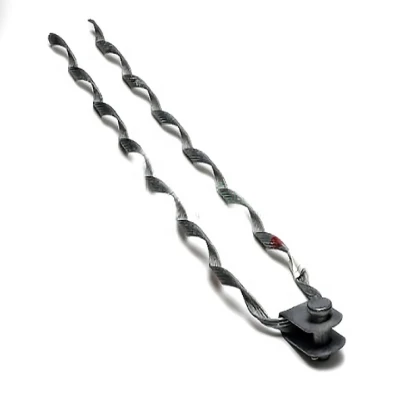

El maquinari de suspensió suporta el pes del cable en punts intermedis al llarg de la llum. Aquesta categoria inclou les pinces AGS (Armor Grip Suspension), les pinces de suspensió preformades i les pinces de ganxo J-per a traves més curtes de menys de 100 metres. Aquests components permeten un lleuger moviment del cable per a l'expansió tèrmica mentre distribueixen la càrrega mecànica a través de l'estructura del pal o de la torre.
El maquinari de tensió gestiona el cable als punts de terminació i ubicacions amb canvis de direcció superiors als 25 graus. Les pinces-de punt mort, les pinces de tensió i els conjunts d'angle entren en aquesta categoria. Les pinces de tensió s'instal·len a cada extrem de la longitud del cable per connectar-les a les estructures, i s'utilitzen dues pinces de tensió amb canvis d'angle de 25 graus o més.
Els accessoris de muntatge i protecció completen el sistema. Això inclou suports de pal, enllaços d'extensió, amortidors de vibracions i maquinari d'emmagatzematge de cables. Aquests components connecten el maquinari primari per donar suport a les estructures i protegir contra l'estrès ambiental.
Canals d'abastament: una matriu de comparació
Els diferents canals d'aprovisionament ofereixen avantatges diferents segons l'escala del projecte, el calendari i les necessitats de suport tècnic.
Directe dels fabricants de cables
Els principals fabricants de cables de fibra òptica com AFL, Corning, OFS (Lightera) i Prysmian ofereixen maquinari dissenyat específicament per als seus productes de cable. AFL fabrica la seva pròpia línia de maquinari de connexió que simplifica la fase de disseny de xarxa d'un projecte alhora que garanteix la compatibilitat entre el cable i els components relacionats.
Aquest canal funciona millor per a-projectes d'utilitat a gran escala en què compreu cable i maquinari de la mateixa font. Els terminis de lliurament solen oscil·lar entre 6 i 12 setmanes per a especificacions personalitzades, tot i que alguns fabricants mantenen estoc de configuracions comunes.
El principal avantatge és la compatibilitat garantida. Quan compreu cable i maquinari del mateix fabricant, elimineu els desajustos de mida i els problemes de rendiment. L'inconvenient són les quantitats mínimes de comanda més altes i menys flexibilitat per a petites instal·lacions.
Distribuïdors especialitzats de fibra òptica
Empreses com American Tech Supply, Fibre Instrument Sales i Power & Tel serveixen d'intermediaris amb diverses marques. American Tech Supply manté estoc de tots els recomptes de fibra habituals del cable ADSS i treballa amb diversos fabricants, amb Fujikura lliurant el cable de fibra ADSS en 6-8 setmanes.
Els distribuïdors ofereixen una selecció de productes més àmplia entre els fabricants, cosa que us permet combinar i combinar components. Normalment tenen maquinari per a mides de cable habituals (8-20 mm de diàmetre) i poden obtenir articles especialitzats en 2-4 setmanes.
Aquest canal s'adapta a contractistes i instal·ladors que necessiten flexibilitat en els projectes. Pagaràs una mica més que la compra directa, però tindreu accés al personal d'assistència tècnica que entén la compatibilitat entre marques.
Mercats industrials B2B
Plataformes com Alibaba, Global Sources i Made-in-Xina connecten compradors amb fabricants asiàtics, principalment de la Xina. Empreses com Hunan GL Technology, UnitekFiber i Zion Communication ofereixen maquinari ADSS a preus un 40-60% més baixos que els proveïdors occidentals.
Aquests mercats funcionen per a projectes-conscients del pressupost amb terminis flexibles. Per a compres a granel, els proveïdors ofereixen preus competitius amb quantitats mínimes de comanda d'1 km per a cable de fibra òptica. L'enviament afegeix entre 4 i 8 setmanes a l'entrega i la verificació de la qualitat esdevé crítica.
L'avantatge de costos és substancial, però necessitareu experiència tècnica per especificar els requisits amb precisió. Les barreres de comunicació i les diferències de fus horari poden complicar les modificacions de comanda. Alguns compradors utilitzen comandes de mostra per verificar la qualitat abans de comprometre's amb grans compres.
Cases regionals de subministrament elèctric
Distribuïdors locals com Graybar, Anixter o cooperatives regionals emmagatzemen maquinari ADSS bàsic per a aplicacions d'utilitat comuna. Prioritzen el lliurament ràpid (del mateix-dia a 1 setmana) per als articles estàndard, però porten maquinari especial limitat.
Aquest canal serveix reparacions d'emergència i petites instal·lacions on el temps de lliurament importa més que el cost. Els preus són entre un 15 i un 25% més alts que les de les fonts directes, però obteniu una consulta tècnica immediata i les devolucions són més senzilles.
Compatibilitat de maquinari: el procés de concordança crític
L'obtenció del maquinari incorrecte provoca errors d'instal·lació més sovint que els defectes del cable. S'han d'alinear tres especificacions: diàmetre del cable, valoració de resistència a la tracció i configuració de l'envergadura.
Coincidència del diàmetre del cable
Els cables ADSS oscil·len entre 8 mm i 20 mm de diàmetre exterior, depenent del recompte de fibres i del disseny de l'abast. Les pinces tenen una mida per adaptar-se a intervals específics (p. ex., 10–12 mm, 14–16 mm) i el maquinari ha de coincidir amb el diàmetre exterior del cable mesurat amb pinces.
Els cables d'una-jaqueta per a llums inferiors a 200 metres solen mesurar 10-14 mm. Els cables de doble jaqueta per a traves més llargues (200-700 metres) oscil·len entre 14 i 20 mm. Comproveu sempre el diàmetre exterior exacte del full d'especificacions del cable abans de demanar el maquinari.
El diàmetre no coincident provoca el lliscament del cable (la pinça és massa gran) o els danys per compressió de la jaqueta (la pinça és massa petita). Algunes pinces de suspensió ofereixen un rang d'ajust de ± 1 mm, però el maquinari de tensió requereix una mida precisa.
Coordinació de la resistència a la tracció
Cada cable ADSS té una tensió màxima permesa (MAT), que normalment oscil·la entre 5 kN per a trams curts i 20 kN per a instal·lacions de línies de transmissió. La capacitat de tensió de la pinça ha de superar el 120% de la MAT per tenir en compte les càrregues dinàmiques del vent i el gel.
Els fabricants de cables proporcionen taules de tensió-de caiguda que mostren la resistència del maquinari necessària per a diferents longituds de tram i condicions ambientals. Un espai de 200-metres en un clima moderat pot necessitar un maquinari de 12 kN, mentre que el mateix espai a les zones de gel pesat requereix un maquinari de 18 kN.
El maquinari poc especificat falla durant les tempestes de gel o els vents forts. El maquinari sobreespecificat costa més, però ofereix un marge de seguretat. La majoria dels instal·ladors tenen com a objectiu el 130-150% de la tensió màxima calculada.
Selecció de llargada i maquinari
Les pinces tangents s'utilitzen com a maquinari de fixació només en llums inferiors a 100 metres quan el canvi d'angle és inferior a 15 graus, mentre que les pinces de suspensió AGS són necessàries per a estructures en-línia si l'envergadura supera els 100 metres.
Per a llums inferiors a 80 metres, n'hi ha prou amb un ganxo J-lleuger o unes pinces tangents. El rang de 80-200 metres requereix sistemes de suspensió AGS amb protecció de varetes de blindatge. Més enllà dels 200 metres, els conjunts de doble suspensió distribueixen la càrrega i redueixen l'esforç de flexió.
Els canvis d'angle compliquen la selecció. Els recorreguts de línia recta-utilitzen maquinari de suspensió a tot arreu, però qualsevol desviació horitzontal o vertical de més de 15 graus requereix pinces millorades. Les cantonades que superin els 25 graus requereixen conjunts d'adherència de tensió total a ambdós costats de l'angle.
Verificació de qualitat abans de la compra
La qualitat del maquinari varia significativament entre proveïdors, especialment quan s'aprovisiona internacionalment. Tres mètodes de verificació ajuden a evitar components deficients.
Certificació de material
Els proveïdors de renom proporcionen certificats de materials per a components crítics. Els cossos de la pinça han de ser d'aliatge d'alumini (normalment 6061-T6) o acer galvanitzat en calent. Els inserts han d'utilitzar cautxú EPDM o elastòmer termoplàstic (TPE) classificat per a l'exposició UV a l'exterior.
Sol·liciteu certificats de molí que mostrin proves de resistència a la corrosió. Les instal·lacions costaneres requereixen maquinari d'acer inoxidable 316 per resistir la corrosió de la sal. Les instal·lacions interiors poden utilitzar acer inoxidable 304 o galvanitzat, però comproveu que el gruix del recobriment compleix les normes ASTM.
Els cargols i els elements de fixació mereixen una atenció especial. El maquinari exposat a vibracions necessita femelles auto-bloquejants o compost-de bloqueig de rosca. Les especificacions de parell solen oscil·lar entre 20 i 30 Nm i els elements de fixació haurien de resistir-se a afluixar-se a través de milers de cicles de vibració.
Carregueu la documentació de proves
Els fabricants legítims posen a prova el maquinari a fallar i documenten les càrregues de trencament. Les pinces de suspensió han d'aconseguir el 95% de la resistència a la tracció nominal del cable sense lliscament. Els agafadors de tensió s'han de mantenir a través de la màxima resistència a la tracció del cable.
Demaneu informes de proves que mostrin la força d'adherència, la càrrega de lliscament i el mode de fallada. El maquinari de qualitat falla al cable (tal com es pretén) en lloc de lliscar-se per la pinça. Les alternatives més barates sovint llisquen entre el 60 i el 70% de la càrrega nominal.
Algunes regions requereixen que el maquinari compleixi estàndards específics. Comproveu si el vostre projecte necessita especificacions IEEE, ASTM o d'utilitat local abans de fer la comanda.
Estratègia de proves pilot
Per a compres grans, demaneu conjunts de mostres de 10-20 peces per a proves de camp. Instal·leu maquinari en trams representatius i controleu-los durant tres mesos. Comproveu si hi ha: lliscament de la pinça, degradació de la inserció de goma, afluixament de la subjecció i corrosió als punts de contacte.
Documenteu el temps d'exposició exterior i les condicions meteorològiques durant les proves. Aquestes dades són molt valuoses si després sorgeixen problemes d'instal·lació. Molts contractistes mantenen registres de proves que mostren quines combinacions de proveïdor/model funcionen de manera fiable a la seva regió.
Patrons de disponibilitat regional
La disponibilitat del maquinari varia significativament segons la geografia, afectant tant l'estratègia d'aprovisionament com els terminis del projecte.
Mercat nord-americà
Els Estats Units i el Canadà tenen xarxes de distribució madures. Els principals proveïdors mantenen magatzems regionals a les ciutats costaneres i centres de serveis públics. El maquinari estàndard s'envia en 1-2 setmanes; les configuracions personalitzades triguen entre 6 i 10 setmanes.
American Tech Supply atén el mercat dels Estats Units, oferint els preus més baixos i els millors terminis de lliurament als EUA, amb lliurament en menys de 7 setmanes. Els requisits de Build America/Buy America (BABA) afecten els projectes amb finançament federal, limitant les opcions d'aprovisionament als proveïdors nacionals qualificats.
El maquinari d'emergència per a les reparacions normalment prové de distribuïdors elèctrics regionals. Les ciutats principals tenen disponibilitat-el dia següent per a maquinari de tensió i suspensió comú de fins a 15 kN.
Mercats europeus i de l'Orient Mitjà
Els proveïdors europeus prioritzen el compliment dels estàndards, amb maquinari certificat segons les especificacions EN i IEC. Els terminis de lliurament són més llargs (8-12 setmanes) a causa de la mida del mercat més petita i la profunditat d'inventari menor.
Algunes utilitats importen de fabricants asiàtics per controlar els costos, acceptant terminis de lliurament més llargs. Els projectes als estats del Golf sovint s'obtenen a través de distribuïdors amb seu a Dubai-que emmagatzemen maquinari-fabricat xinès pre-qualificat per empreses de serveis públics regionals.
Mercats asiàtics i emergents
La Xina domina la fabricació de maquinari ADSS, amb clústers a les províncies de Hebei, Jiangsu i Guangdong. Els terminis de lliurament nacionals són de 2-4 setmanes; Les comandes d'exportació triguen entre 6 i 10 setmanes, inclosos l'enviament i la duana.
La qualitat varia dràsticament. Els fabricants xinesos de primer nivell-com GL Technology i UnitekFiber coincideixen amb la qualitat occidental a preus més baixos. Els proveïdors de nivell inferior-redueixen els límits en materials i proves. Sol·liciteu sempre mostres abans de les comandes a granel.
L'Índia, el sud-est asiàtic i l'Amèrica Llatina solen importar maquinari de la Xina o comprar a través de distribuïdors regionals. La fabricació local existeix, però sovint no té l'escala per a preus competitius.
Estratègies de contractació per escala de projecte
El vostre enfocament d'abastament hauria de coincidir amb la mida i la complexitat del projecte.
Petits projectes (menys de 5 km)
Compreu kits de maquinari complets als distribuïdors. Molts proveïdors ofereixen conjunts-empaquetats per a configuracions d'abast habituals. Un kit típic per a 3 km d'ADSS de 48 fibres inclou: 15-20 pinces de suspensió, 4-6 pinces de tensió, suports de muntatge i amortidors de vibracions.
El preu del kit és de 800 a 1.500 dòlars, depenent del grau de maquinari. Aquest enfocament elimina els errors de compatibilitat i redueix la complexitat de la comanda. El lliurament sol trigar entre 1 i 3 setmanes.
Alguns contractistes mantenen un petit inventari de maquinari estàndard en mides de cable de 10-14 mm i 14-18 mm. Això permet que la instal·lació s'iniciï el mateix dia per a projectes rutinaris.
Projectes mitjans (5-50 km)
Treballeu directament amb fabricants o distribuïdors de nivell{0}1. Sol·liciteu pressupostos detallats que mostrin els preus per-unitat per a quantitats a granel. Els descomptes per volum apareixen al voltant de 20 unitats com a mínim, amb retallades més profundes a 50+ unitats.
Dividiu les comandes entre dos proveïdors per protegir-vos dels retards de lliurament. Comandeu primer els articles personalitzats de llarg-poder i després ompliu el maquinari estàndard més a prop de les dates d'instal·lació.
Negocieu les condicions de pagament que permetin el pagament parcial a l'entrega. Això protegeix contra la recepció de lots defectuosos que requereixen substitució.
Grans projectes (+50 km)
Establiu acords formals de proveïdors amb relacions directes-del fabricant. Les grans empreses de serveis públics i els contractistes negocien contractes anuals que cobreixen els volums previstos en diversos projectes.
AFL ofereix una cartera completa de cables de fibra òptica, compatibles amb maquinari i accessoris de compressió dissenyats per satisfer els entorns de transmissió i distribució més exigents. Aquestes relacions proporcionen espais de producció prioritaris, suport tècnic dedicat i preus coherents.
Penseu en l'ús dual-de components crítics. Si el proveïdor principal s'enfronta a problemes de producció, els alternatius qualificats eviten els retards del projecte. Documenteu totes les proves de compatibilitat entre proveïdors alternatius.
Errors i solucions comuns d'aprovisionament
Cinc errors causen repetidament problemes d'adquisició de maquinari.
La comanda de maquinari abans de finalitzar les especificacions del cable crea desajustos. El diàmetre del cable canvia quan els fabricants substitueixen els recomptes de fibres disponibles o ajusten els càlculs de l'abast. Demaneu sempre el maquinari després de començar la producció de cables, utilitzant especificacions reals en lloc d'estimacions.
Ignorar les condicions ambientals condueix a fallades prematures. Els cables ADSS instal·lats en zones de difícil accés, com ara regions muntanyoses o sobre masses d'aigua, requereixen maquinari especialitzat dissenyat per suportar condicions dures. Les instal·lacions costaneres necessiten materials-resistents a la corrosió; Els desplegaments de muntanya necessiten una protecció addicional contra les vibracions.
La barreja de proveïdors incompatibles crea que-apunten amb el dit quan sorgeixen problemes. Si les pinces de suspensió provenen del proveïdor A i les pinces de tensió del proveïdor B, el diagnòstic de les causes de fallada es complica. Seguiu amb l'adquisició d'una font única-per a cada segment del projecte.
Saltar-se les comandes de recanvis costa més a la llarga. Demaneu un 10-15% de maquinari addicional per a danys a la instal·lació, modificacions de camp i reparacions futures. La reordenació de petites quantitats més tard comporta despeses de comanda mínimes i despeses d'enviament.
Si no es verifica la disponibilitat del suport tècnic, els instal·ladors estan encallats. Abans de comprometre's amb un proveïdor, confirmeu que proporcionin orientació d'instal·lació, ajuda per a la resolució de problemes i assistència en garantia. Demaneu referències a clients anteriors que manipulen instal·lacions similars.
Preguntes freqüents
Quina és la diferència de cost típica entre el preu del fabricant-directe i el de distribuïdor?
Els distribuïdors solen afegir un 15-25% de marge sobre els preus directes del fabricant. Tanmateix, els distribuïdors ofereixen comandes mínimes més petites i un lliurament més ràpid per als articles en estoc, cosa que pot compensar la diferència de preu per a projectes petits. Els compradors a gran escala (més de 50.000 dòlars anuals) es beneficien de negociar directament amb els fabricants.
Puc utilitzar maquinari genèric amb cable ADSS de marca?
L'ús de maquinari-no coincident anul·la la majoria de les garanties dels cables i genera problemes de responsabilitat si es produeixen errors. El maquinari genèric funciona si comproveu la compatibilitat dimensional i les classificacions de càrrega mitjançant proves, però això requereix recursos d'enginyeria als quals manca la majoria dels projectes. El petit estalvi de costos rarament justifica el risc.
Com puc verificar la fiabilitat d'un proveïdor abans de fer comandes grans?
Demaneu referències de clients per a projectes similars en escala i geografia al vostre. Comproveu el registre d'empreses i les certificacions a través de les cambres de comerç locals. Demaneu maquinari de mostra per provar-lo abans de comprometre's amb compres a granel. Per als proveïdors internacionals, considereu l'ús de programes de garantia comercial o cartes de crèdit per protegir els pagaments.
Quina documentació he de rebre amb les comandes de maquinari?
Els proveïdors de qualitat proporcionen: certificats de material que mostren les especificacions d'aliatge, informes de proves de càrrega que documenten la força d'adherència, dibuixos dimensionals amb especificacions de tolerància, instruccions d'instal·lació amb valors de parell i marcatge de traçabilitat que enllaça el maquinari amb els lots de producció. La falta de documentació suggereix problemes de control de qualitat.
Planificació de l'adquisició de maquinari
L'obtenció de maquinari ADSS amb èxit requereix fer coincidir el vostre canal d'origen amb els requisits del projecte, verificar la compatibilitat dels components abans de fer la comanda i construir a temps per a la verificació de la qualitat.
Comenceu a fer proveïment entre 8 i 12 setmanes abans de la instal·lació programada per al maquinari estàndard, o entre 12 i 16 setmanes per a les especificacions personalitzades. Creeu una matriu de compatibilitat que documenti com el diàmetre del cable, la longitud de l'envergadura i els factors ambientals determinen la selecció de maquinari. Establiu relacions amb almenys dos proveïdors qualificats per oferir opcions alternatives si les fonts primàries s'enfronten a retards.
La diferència entre instal·lacions fluides i projectes-problemàtics sovint es redueix a les decisions d'aprovisionament de maquinari preses mesos abans. Invertiu temps en el procés de selecció, comproveu la compatibilitat a fons i treballeu amb proveïdors que proporcionen suport tècnic durant la instal·lació.
