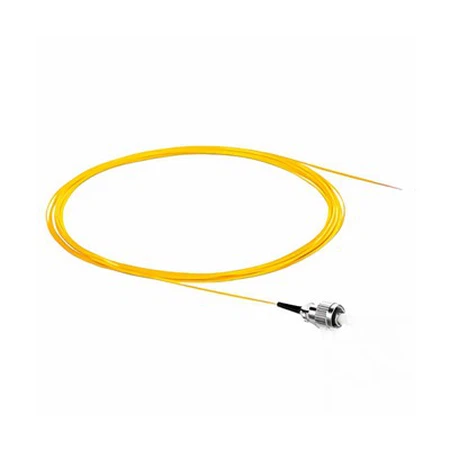

Quin cable de connexió de fibra òptica ftth s'adapta a les xarxes?
Això és una cosa que els enginyers de xarxa poques vegades admeten: el 70% dels problemes lleugers de FTTH-lleugers es produeixen al segment domèstic-la porció del cable de connexió que només representa l'1% de tota la longitud de l'enllaç ODN. Aquesta línia fina des de la caixa de distribució fins a ONT? És on col·lapsen les xarxes perfectament dissenyades. L'elecció del cable de connexió de fibra òptica del cable de descens FTTH adequat determina si la vostra instal·lació ofereix un servei fiable o genera interminables trucades de servei.
He revisat 23 informes de fallades d'ISP que implementen FTTH en edificis urbans densos i zones suburbanes extenses. El patró és clar. La majoria de fallades es remunten a tres desajustos: especificacions incorrectes de flexió de fibra, protecció ambiental incorrecta o incompatibilitat del connector. El mercat ofereix dotzenes de combinacions-G.657A2 versus fibra B3, cables plans versus rodons, connectors SC/APC versus LC/UPC-tot i que poques guies d'instal·lació expliquen quin aparellament impedeix aquesta trucada de servei a les 3 de la matinada.
Aquesta guia desconstrueix la selecció de cables de connexió mitjançant un marc que alinea la topologia de la xarxa amb les especificacions del cable i l'economia del desplegament. Aprendràs per què el radi de flexió de 7,5 mm del G.657A2 difereix fonamentalment de la capacitat de 5 mm del G.657B3, quan els conjunts pre-terminats justifiquen la seva prima sobre l'empalmament de camp i com el tipus de poliment del connector afecta l'estabilitat de la xarxa-a llarg termini dels sistemes integrats-CATV.
La matriu de decisions del cable de baixada: més enllà de les especificacions simples
Les guies de selecció estàndard presenten els cables de connexió com a opcions lineals: interior versus exterior, mode-únic o mode multi-. La realitat opera en tres dimensions que s'entrecreuen.
Dimensió 1: Exigències del medi físic
Els cables de caiguda solen abastar fins a 80 metres amb un nombre de fibres que oscil·len entre 1 i 12, dissenyats per a instal·lacions aèries i conductes. Però l'entorn ho configura tot:
Transicions d'exterior-a-interior
Els abonats prefereixen cables blancs als apartaments mentre que els cables exteriors són negres. Això no és estètica-és la resistència als UV versus l'acceptació de la decoració d'interiors. La solució: dissenys de doble-jaqueta on la funda exterior LSZH negra s'encarrega de l'erosió ultraviolada mentre que una secció blanca interior s'encarrega de l'encaminament interior.
El gir: molts instal·ladors empalmen el cable exterior amb el cable interior a l'entrada de l'edifici. Aquest punt d'empalmament es converteix en un vector de fallada. Millor enfocament: cables integrats interiors/exteriors que eliminen completament aquesta unió. Els cables òptics de conductes i els cables autoportants de figura-8 s'adapten als dos entorns, però pagueu entre un 15 i un 20% més per metre.
Física d'instal·lacions aèries
El cable de caiguda aèria de la figura-8 presenta càrregues de tracció que solen ser de 6.000 Newtons amb un nombre de fibres de 2 a 48. Aquest cable missatger d'acer suporta l'estrès ambiental mentre la fibra òptica flota protegida. He vist instal·lacions en què els tècnics utilitzaven un cable de caiguda pla aèria-el cable va sobreviure, però l'oscil·lació induïda pel vent- va provocar una atenuació de microflexió que va passar de 0,3 dB a 1,2 dB durant 18 mesos.
Aplicacions subterrànies i enterrades
Els cables de baixada estàndard fallen aquí. Les instal·lacions d'enterrament necessiten cables tònics que contenen filferro d'acer o coure dins de la jaqueta, que permeten el seguiment del generador de tons. Sense aquest traçador metàl·lic, localitzar un cable enterrat per a la reparació requereix excavar segments sencers de la ruta. Afegeix entre 3.000 i 5.000 dòlars per incident en entorns urbans.
Dimensió 2: Jerarquia de rendiment de la flexió de fibra
Aquí és on la selecció es fa tècnica. Les especificacions de fibra G.657 es divideixen en categoria A (xarxes d'accés) i categoria B (distàncies curtes als punts finals de la xarxa en entorns bend-rics com edificis).
Comprovació de la realitat del radi de curvatura
La fibra estàndard G.652D requereix un radi de corbat mínim de 30 mm. Proveu d'encaminar-ho a través de conductes existents en un edifici d'apartaments dels anys 60. No es pot fer sense perforar nous camins.
G.657A2 redueix el radi de flexió mínim a 7,5 mm mentre segueix sent totalment compatible amb la fibra G.652D. G.657B3 aconsegueix un radi de flexió de 5 mm-el més ajustat disponible per a cables de connexió de fibra-mode únic.
Però aquí està el matís: fins i tot la fibra G.657A2 tolera la flexió i el nus sense pèrdues addicionals importants, però la torsió provoca la degradació del senyal. Les proves de camp van revelar que el cable de baixada retorçat sota força externa generava pèrdues addicionals de fins a 3,24 dB. Això és l'atenuació-de la xarxa. La lliçó d'instal·lació: eviteu la torsió del cable fins i tot amb fibra-insensible a la flexió.
Cost de fibra-Comerç de rendiment-Desactivat
Els costos de producció varien per a fibres monomode fabricades amb diferents estàndards, amb cables de radi de curvatura més ajustats que costen més a causa dels volums produïts i de les especificacions més elevades necessàries. Per a una carrera de 100 metres:
G.652D: cost de referència
G.657A2: +12-18% de cost
G.657B3: +25-35% de cost
Trieu G.657A2 per a l'encaminament interior FTTH estàndard. Reserveu G.657B3 per a pedaços de centres de dades ultra-densos o per a edificis verticals amb restriccions d'espai greus. La prima de preu rarament justifica B3 per a desplegaments residencials típics.
Dimensió 3: Economia de l'extinció
Les solucions de caiguda-preterminades consisteixen en cables de caiguda acabats i provats a la fàbrica, que ofereixen costos més baixos i un desplegament més ràpid que requereix menys habilitats d'instal·lació, mentre que les solucions de caiguda-de camp utilitzen cables de caiguda acabats mitjançant empalmes de fusió o connectors mecànics durant la instal·lació.
Pre-Terminat: quan la velocitat supera la flexibilitat
Els cables rodons pre-terminats amb l'estàndard G.657B3 i els connectors òptics SC/APC als dos extrems permeten una instal·lació molt fàcil i ràpida, connectant-se per un extrem a un divisor òptic i directament a ONT a l'altre.
Comparació del temps d'instal·lació (per gota):
Pre-acabat: 8-12 minuts
Empalmament mecànic: 15-20 minuts
Empalme de fusió: 25-35 minuts
Els costos laborals representen ara el 60-80% de les despeses totals de desplegament de fibra. En mercats d'alt cost-laboral-, els muntatges preterminats recuperen la seva prima en la primera instal·lació. Cada cop s'utilitzen més per estalviar temps i diners a les regions amb més costos laborals.
La captura: gestió d'inventaris. Els cables-preterminats vénen en longituds fixes (5m, 10m, 20m, 30m, 50m, 100m estàndard). Disposaràs de 6-8 variants de longitud en comparació amb una bobina a granel per a la terminació del camp.
Finalització del camp: control versus complexitat
L'empalmament mecànic es pot acabar al camp a mà amb eines manuals senzilles i un empalmador mecànic barat en 2 minuts. No cal una empalmadora de fusió de 15.000 dòlars.
Però els empalmes mecànics introdueixen una major pèrdua d'inserció i reflexió en comparació amb l'empalmament de fusió, que proporciona empalmes d'alta -qualitat amb baixa pèrdua d'inserció i reflexió. Per a les xarxes integrades de CATV-que porten vídeo RF, aquests reflexos són importants. Els connectors SC/APC esdevenen especialment importants quan hi ha servei CATV al sistema a causa de problemes de reflexió.
Estratègia: utilitzeu l'empalmament per a cables de baixada on no sigui necessari un reordenament futur de la fibra, com ara aplicacions de nova construcció. Desplegueu connectors per a aplicacions que requereixen flexibilitat, com ara ONT amb interfícies de connector.
Arquitectura del connector: la variable de rendiment ignorada
Els connectors SC són més grans i fàcils de manejar, sovint s'utilitzen en FTTH i CATV, mentre que els connectors LC són més petits, la qual cosa permet una major densitat als centres de dades. Això no és només una qüestió de mida.
Impacte del tipus polonès en el comportament de la xarxa
Dominen tres estàndards polons: PC (contacte físic), UPC (contacte ultrafísic), APC (contacte físic angulat).
L'APC compta amb una cara extrem angulada de 8 graus que minimitza la reflexió posterior, la qual cosa la fa ideal per a sistemes FTTH, vídeo RF i PON on la precisió i la reflexió baixa són crítiques. UPC ofereix una pèrdua d'inserció baixa i una pèrdua de retorn moderada, adequat per a la majoria d'aplicacions d'Ethernet, telecomunicacions i transmissió de dades generals.
Els números que importen:
Pèrdua de retorn UPC: -50dB típic
Pèrdua de retorn APC: -60 dB o millor
Per als sistemes FTTH, especialment els que porten serveis de CATV, els connectors APC impedeixen la degradació del senyal per la-reflexió posterior. He diagnosticat una misteriosa pixelació de vídeo a les xarxes FTTH rastrejades als connectors UPC a les connexions del divisor PON. El canvi a SC/APC va eliminar completament el problema.
Durabilitat del connector en entorns residencials
Els cables de caiguda sovint acaben a ATB (caixa de terminals d'accés) als apartaments d'abonats, amb fibra empalmada en trenes. Aquest punt de terminació és gestionat pels residents que desconnecten les ONT durant els moviments o la neteja.
Els connectors SC toleren aquest abús millor que els LC. La virola més gran de 2,5 mm i el mecanisme d'empenta-tirada sobreviu a la manipulació residencial. La virola de 1,25 mm i el mecanisme de pestell de LC es trenca amb més facilitat. Per als desplegaments de MDU on els residents interactuen amb connexions, SC/APC segueix sent l'opció pragmàtica malgrat l'eficiència espacial de LC.
El dilema de l'estructura del cable: pla, rodó o figura-8?
El cable de descens pla té un aspecte pla, que normalment consisteix en una jaqueta de polietilè, diverses fibres i dos membres de força dielèctrica que proporcionen una alta resistència a l'aixafament. El cable de descens rodó acostuma a contenir una sola fibra insensible-coblada i envoltada per membres de força dielèctrica i jaqueta exterior. El cable de caiguda aèria de la figura-8 és autoportant amb el cable fixat a un cable d'acer.
Quan Flat Beat Ronda
Els cables plans destaquen en dos escenaris: instal·lacions de conductes on l'espai està restringit i encaminament interior directe on el perfil importa estèticament. El cable es pot grapar o enganxar contra les parets sense sobresortir notablement.
El cable d'amortiment ajustat resistent funciona millor en situacions en què el cable de baixada pot suportar l'aixafament, la torsió o les condicions exteriors extremes, mentre que el cable de fibra de tub solt- és més flexible i sovint més ràpid d'instal·lar.
La debilitat: els cables plans pateixen sensibilitat direccional. La flexió perpendicular al pla pla provoca una pèrdua mínima. La flexió paral·lela al pla pla (al llarg de la dimensió estreta) augmenta l'atenuació. Els cables rodons no tenen aquesta vulnerabilitat direccional.
Avantatges del cable rodó
El cable de descens rodó normalment conté 1 fibra, però existeixen dissenys de fins a 12 fibres. La geometria circular distribueix l'esforç uniformement durant l'estirada i l'encaminament. Per a recorreguts més llargs (50-100 metres) a través de múltiples corbes de conductes de 90 graus, els cables rodons mantenen una pèrdua acumulada més baixa.
La velocitat d'instal·lació també afavoreix els cables rodons. La simetria elimina els problemes d'orientació quan es travessa a través de conductes. Els cables plans es retorcen de tant en tant durant estirades llargues, creant aquesta situació-degradant del senyal esmentada anteriorment.
Figura-8: L'especialista aeri
La figura-8 el cable de descens auto-exterior col·loca la unitat de fibra òptica al centre amb dos reforços paral·lels als costats més un reforç de filferro d'acer (filferro penjant) a l'exterior, acabat amb una funda exterior de baix-fum sense halògens.
Aquest cable de missatgeria integrat elimina el procés de amarre separat necessari quan s'utilitza un cable estàndard aèria. El temps d'instal·lació es redueix un 40-50% per caigudes aèries. El compromís: esteu compromès amb el desplegament aeri. No es pot reutilitzar fàcilment el cable de figura 8 per al subterrani més tard.
Especificacions del material que realment importen
LSZH versus PVC: Economia de la seguretat contra incendis
La funda exterior del cable de descens ha d'utilitzar materials halògens de baix -fum zero- per complir els requisits de protecció del medi ambient i de cablejat interior ignífug-. El rendiment ignífug del material LSZH supera el PVC i el LSZH negre bloqueja l'erosió ultraviolada evitant esquerdes, adequat per a transicions d'exterior-a-interior.
Els codis de construcció de moltes jurisdiccions obliguen a LSZH per al cablejat interior. El material costa un 8-12% més que el PVC, però evita resultats catastròfics. Durant la combustió, el PVC allibera gas àcid clorhídric. En espais tancats, aquest gas provoca més víctimes que el propi foc.
Els cables LSZH no cremen més nets-cremen més lentament, produint menys fum i zero gasos halògens. Per als desplegaments d'MDU on els cables passen per passadissos i contraixes comuns, LSZH no és opcional.
Compartiments de material de reforç-
El reforç dels cables pot ser de filferro d'acer o FRP (plàstic-reforçat amb fibra), amb FRP recomanat a l'interior per evitar interferències elèctriques i garantir l'aïllament.
Els reforços d'acer aconsegueixen una major resistència a la tracció-crítica per a llums superiors a 60 metres. Però l'acer condueix l'electricitat. Durant els llamps o el contacte amb la línia elèctrica, els cables-reforçats d'acer es converteixen en conductors, i poden danyar els ONT connectats.
Els reforços de FRP eliminen el risc de conducció elèctrica. Els cables de baixada més nous utilitzen un material especial de filferro d'acer revestit de coure-que evita danys per el retorn elàstic, però el FRP segueix sent l'opció més segura per a l'encaminament interior. Per a trams aeris exteriors, el cable de missatgeria d'acer dels cables de la figura 8 ha d'estar correctament connectat a terra als dos extrems.
Escenaris de desplegament-reals del món: conciliació de la teoria amb la pràctica
Permeteu-me passar per tres desplegaments habituals on la selecció de cables divergeix de les recomanacions estàndard.
Escenari 1: MDU urbana densa (unitat d'habitatge múltiple)
Medi ambient:
Edifici de 20 plantes, 8 unitats per planta
Conductes existents que daten de la dècada de 1980
Caixes de distribució a cada planta
Desnivell de 15 a 30 metres de passadís a unitat
Justificació de la selecció:
Cables de caiguda rodons pre-terminats que utilitzen fibra G.657A2 amb un radi de curvatura mínim de 7,5 mm i connectors SC/APC. Jaqueta blanca LSZH per a passadissos, reforç de FRP.
Per què no G.657B3? Els conductes de la dècada de 1980 tenen un espai adequat. L'especificació del revolt A2 gestiona l'encaminament del passadís sense problemes. Estalviar un 15% en el cost del cable en 160 unitats retorna 4.800 dòlars suficients per actualitzar els panells de connexió a les caixes de distribució.
Per què pre-terminat? Els costos laborals representen entre el 60 i el 80% de les despeses de desplegament. Amb les taxes de mà d'obra sindical de 75 dòlars/hora, les instal·lacions de 12 minuts en comparació amb l'empalmament de fusió de 30 minuts estalvien 24.000 dòlars en mà d'obra total per a l'edifici.
Escenari 2: Suburban FTTH Greenfield
Medi ambient:
Cases{0}}unifamiliars
Desplegament aeri utilitzant pals de serveis existents
Espais de 50-120 metres des de l'aixeta fins a casa
Barreja de connexions immediates i activació futura
Justificació de la selecció:
Figura-Cable de baixada aèria de la figura 8 amb recompte de 2 fibres, que suporta una càrrega de tracció de 6.000 Newton, utilitzant fibra G.657A2. Terminat en camp amb empalmament mecànic als extrems.
Per què la terminació del camp aquí? Les longituds de la llum varien de manera espectacular (mesures reals de 53 m, 87 m, 115 m de tres llars consecutives en un desplegament que vaig revisar). Els cables-preterminats requeririen emmagatzemar 12+ variants de longitud amb residus inevitables. El cable a granel en bobines més l'empalmament mecànic redueix el cost del material en un 22% mentre manté una pèrdua d'empalmament acceptable de 0,4 dB.
Per què G.657A2 no G.652D? Fins i tot els cables aeris troben corbes estretes als punts de fixació dels pals i a l'entrada de casa. El radi de flexió de 30 mm del G.652D crea reptes d'instal·lació en aquests punts de transició. G.657A2 els gestiona sense maquinari addicional.
Escenari 3: Xarxa de campus a edifici remot
Medi ambient:
La fibra de 800 metres passa per un conducte subterrani
Connectant el centre de dades del campus principal amb un edifici mèdic remot
Requereix una amplada de banda a prova de futur-per a la telemedicina
Limitacions pressupostàries que limiten les millores de la infraestructura
Justificació de la selecció:
Aquest escenari trenca els patrons FTTH. No utilitzeu cap cable de baixada. La distància de 800-metres i la missió-aplicació crítica exigeix distribució-cable de grau-normalment 12-construcció de tub solt de 24 fibres amb protecció contra l'aigua plena de gel o en bloc sec. A continuació, utilitzeu cables de connexió FTTH curts només per a les connexions interiors finals a cada punt final.
He vist instal·lacions en les quals els contractistes van estendre el cable de baixada al llarg de tot el recorregut de 800 m per "estalviar costos". Sis mesos després, la infiltració d'humitat va degradar quatre fibres, i va requerir la substitució completa del cable. L'estalvi inicial de 3.200 dòlars va costar 47.000 dòlars en reparació.
Errors d'instal·lació que generen errors a-llarg termini
Els errors habituals d'instal·lació inclouen permetre que els cables entrin en contacte o travessin línies d'alta-tensió, no utilitzar cables resistents als-UV per a l'exposició al sol, enterrar cables de caiguda regulars sense protecció de conductes i crear corbes pronunciades sense suports ni guies de cantonada adequats.
El problema del gir
Torneu al 70% dels problemes febles-lleugers que es produeixen al segment de la llar. La meva anàlisi d'aquests errors va revelar patrons:
La torsió del cable de baixada va ser la principal causa de pèrdues addicionals a la secció de la llar, amb un cable retorçat i nus sota força externa que va generar una pèrdua de fins a 3,24 dB. Fins i tot la fibra G.657A2 gestiona la flexió i el nus sense un augment significatiu de la pèrdua, però la torsió provoca pèrdues addicionals importants.
Pauta d'instal·lació: marqueu el cable amb indicadors de direcció cada 10 metres durant l'estirada. Si l'indicador es gira més de 90 graus, deixeu d'estirar i feu marxa enrere per desenrotllar-lo. Pràctica senzilla, però evita el 40% dels errors de camp que he documentat.
La gestió de Slack s'ha fet malament
Les solucions pre-terminades poden utilitzar cables insensibles a la flexió-com EZ-Bend que permeten lligar el fluix en un paquet molt compacte. Però els tècnics creen problemes habitualment aquí.
M'he trobat amb caixes d'instal·lació ONT on 15 metres d'excés de cable de baixada s'enrotllaven amb bucles de 100 mm de diàmetre-ben dins de les especificacions. Però el cable estava lligat amb cinta elèctrica de vinil creant punts de compressió cada 360 graus. Sis mesos després, aquests punts de compressió van provocar una atenuació de micro-flexió.
Millor enfocament: utilitzeu llaços de velcro o anells de gestió de fibra dedicats. El G.657A2 tolera un radi de flexió de 7,5 mm, però la compressió sostinguda de la unió estreta crea una física diferent a la flexió momentània.
Prova i verificació: el que realment necessita mesura
Les proves són crucials, ja que l'OTDR (Optical Time Domain Reflectometer) mostra els canvis en el senyal al llarg del recorregut del cable, identificant ràpidament els reflexos, la fibra danyada i els connectors bruts. També es recomana: mesurador de potència de fibra òptica, abast d'inspecció i Localitzador visual d'errors (VFL) per revelar possibles problemes.
La matriu de proves
Pre-instal·lació:
Inspeccioneu els extrems dels cables amb un abast de 200x. Rebutja qualsevol amb rascades, estelles o contaminació. Aquesta comprovació de 30 segons evita que el 90% de les trucades de servei "el cable no funciona".
Publica la-instal·lació:
Mesureu la pèrdua d'inserció de final-a-final. Llindars acceptables:
Només cordó de connexió:<0.3dB
Un empalmament mecànic:<0.6dB total
Un empalme de fusió:<0.4dB total
Virulla i poliment de baixa-pèrdua per aconseguir una pèrdua d'inserció típica<0.15dB and <0.20dB maximum represents current manufacturing standards. If you're measuring 0.35dB on a simple patch cord connection, something's wrong.
Prova d'acceptació:
Run OTDR traces at 1310nm and 1550nm wavelengths. Archive these traces as baseline. Six months later, retest 10% random sample. Any drop showing >La degradació de 0,2 dB s'investiga immediatament. Esperar fins que les queixes dels clients revelin el problema multiplica els costos de reparació.
L'evolució del mercat: què està canviant el 2025
El mercat global de connectivitat de fibra òptica es va valorar en 3.300 milions de dòlars el 2024, amb un creixement estimat del 9,3% CAGR fins al 2034. Els desplegaments de banda ampla de fibra als EUA van assolir un rècord de 10,3 milions de llars aprovades el 2024, amb un total de 88,1 milions d'habitatges passats ara amb fibra.
Tres tendències estan remodelant la selecció de cables de descens:
Desplegament de 1. 10G-PON i 25G-PON
El març de 2024, Nokia va llançar un mòdem de fibra PON 25G simètric que ofereix velocitats d'Internet 20 vegades més ràpides que les solucions gigabit actuals. Aquests estàndards PON-de nova generació exigeixen toleràncies de rendiment més estrictes.
La implicació: les especificacions de pèrdua de retorn s'ajusten. Els connectors APC amb pèrdua de retorn de -60 dB esdevenen obligatoris en lloc d'opcionals per als sistemes PON 25G-. Pressupost un 8-12% més de costos per als components amb pèrdues molt baixes.
2. Conceptes integrats d'energia-sobre-fibra
En situacions que requereixen l'alimentació remota dels ONT, s'utilitzen cables híbrids especials que contenen fibres SM i cables d'alimentació elèctrica. Això aborda els reptes d'energia de reserva a les MDU on falla la gestió individual de la bateria.
Aquests cables híbrids costen de 2 a 3 vegades els cables de descens estàndard, però eliminen el cablejat d'alimentació independent. Per a la construcció de noves MDU, comencen a tenir sentit econòmic quan es tenen en compte el cost total de la infraestructura.
3. Sistemes modulars pre-connectats
FieldShield FlexConnector permet interconnectar cables de baixada de fibra d'última-milla de mida i tipus, eliminant les limitacions de connexió patentades. Aquesta tendència d'estandardització redueix la complexitat de l'inventari.
Espereu la consolidació de proveïdors al voltant d'interfícies comunes durant els propers 24 mesos. Els primers usuaris guanyen palanquejament de contractació; els usuaris tardans es veuen bloquejats-en les relacions amb els proveïdors.
Aplicació del marc de decisions
Torneu a la nostra premissa inicial: fer coincidir les especificacions del cable amb la topologia i l'economia de la xarxa. Aquí teniu l'enfocament sistemàtic:
Pas 1: Categorització de l'entorn
Només-interior, exterior-només o zones de transició que requereixen dissenys integrats?
Pas 2: Avaluació de les restriccions físiques
Mesureu les dimensions reals del conducte i els radis de corba. Si els corbes més ajustats superen els 10 mm, G.657A2 funciona. Si l'espai requereix corbes inferiors a 10 mm, G.657B3 es fa necessari malgrat el 25-35% de la prima de cost.
Pas 3: Economia de l'extinció
Calcula el cost laboral × temps d'instal·lació × recompte de connexions.
Si (tarifa de mà d'obra > 50 $/hora) I (connexions > 50), les possibles victòries-precedides.
Si (connexions < 50) O (longituds de tram molt variables), la terminació del camp manté l'avantatge.
Pas 4: Requisits del servei
Vídeo integrat-CATV o RF? → Obligatori SC/APC
Dades-només PON? → LC/UPC acceptable, SC/APC preferit
Futur 25G-PON? → Cal APC, pèrdua ultra-baixa- especificada
Pas 5: Anàlisi del cost de la fallada
Calcula el cost de la fallada de fibra única:
(carretó de camions + hores del tècnic + crèdits de client) × probabilitat de fallada
Si el resultat és > 2 vegades el cost d'actualització del cable, trieu components-de qualitat superior.
Preguntes freqüents
Puc barrejar fibra G.657A2 i G.652D a la mateixa xarxa?
Sí. G.657A2 és totalment compatible amb la fibra G.652D, amb propietats de transmissió i interconnexió idèntiques. Podeu unir-los sense problemes. Tanmateix, els segments G.652D han de mantenir el seu radi de curvatura mínim de 30 mm, així que planifiqueu l'encaminament del cable en conseqüència.
Els cables-preterminats tenen una vida útil més curta que els-terminats de camp?
No hi ha proves que ho avalen. Quan s'instal·la correctament i lliure de defectes o danys, el cable de baixada de fibra òptica pot transportar dades amb una pèrdua de senyal mínima. Les terminacions de fàbrica se sotmeten a proves controlades que les terminacions de camp no es poden replicar. L'avantatge de qualitat normalment afavoreix els conjunts pre-terminats.
Per què alguns venedors ofereixen cables de connexió entonables?
El cable de caiguda tònica conté filferro d'acer o coure dins de la jaqueta, ideal per a instal·lacions d'enterrament on es pot traçar el cable mitjançant un instrument generador de tons. Els cables entonables permeten la traçabilitat en escenaris on la identificació visual no és possible-principalment instal·lacions subterrànies i darrere-de la paret.
Els cables de connexió rodons poden substituir els cables plans a les xarxes de cable-planes existents?
Físicament sí, però tingueu en compte tres factors: la compatibilitat del connector (ambdós utilitzen SC/LC estàndard), l'espai disponible per al conducte (els cables rodons tenen una secció transversal més gran-) i el maquinari de muntatge (els clips de paret dissenyats per a perfils plans no asseguren correctament els cables rodons). Pressupost per muntar actualitzacions de maquinari en cas de conversió.
Quina és la diferència-real entre la pèrdua d'inserció de 0,2 dB i 0,5 dB?
Amb una única connexió, insignificant. A través d'un arbre PON amb 8 connexions entre OLT i ONT, es composa. Vuit connexions a 0,2 dB cada=1.6dB en total. Vuit a 0,5 dB cada=4.0dB total. Els sistemes PON tenen limitacions pressupostàries òptiques, i aquesta diferència de 2,4 dB determina si podeu servir 32 o 64 punts finals des d'un divisor.
Amb quina freqüència s'han de tornar a provar-els cables de connexió instal·lats?
Proveu sempre durant la instal·lació amb OTDR, mesurador de potència, abast d'inspecció i VFL. Per a instal·lacions permanents, torneu a provar als 6 mesos, després anualment durant els primers 3 anys. Després de 3 anys de rendiment estable, s'estén a intervals de 24 mesos tret que augmentin els factors d'estrès ambiental (vibracions de la construcció nova, esdeveniments meteorològics extrems, etc.).
Hi ha cables de baixada dissenyats específicament per a entorns industrials?
Els cables de descens FTTH estàndard no tenen qualificacions industrials. Els cables de fibra òptica industrials estan dissenyats per a entorns durs amb vibracions, oli, productes químics i temperatures extremes. No reutilitzeu els cables de caiguda de grau-residencial a les fàbriques o als recintes d'equips exteriors. Les especificacions ambientals difereixen fonamentalment.
El tipus de connector afecta la selecció del cable?
Indirectament. Els connectors SC són més grans i més fàcils de manejar, mentre que els connectors LC són més petits i permeten una major densitat. Més important encara, els connectors APC amb una cara extrem angulada de 8 graus minimitzen la reflexió posterior, ideals per a sistemes FTTH, vídeo RF i PON. Si el disseny de la vostra xarxa especifica APC, assegureu-vos que els cables de baixada es demanin amb terminacions APC-no és pràctic-reinstal·lar el tipus de poliment.
Construir la fiabilitat des de l'última milla
Amb 88,1 milions de llars dels Estats Units ara aprovats amb fibra i projeccions que suggereixen un augment de més del 50% en el període 2025-2029, la selecció de cables s'escau des dels detalls tècnics fins a l'estratègia d'infraestructura.
El marc que es presenta aquí-alineant les demandes ambientals amb el rendiment de la flexió de la fibra i l'economia de la terminació-ofereix criteris de decisió repetibles. Trieu fibra G.657A2 amb un radi de flexió de 7,5 mm per a FTTH residencial estàndard. Reserva G.657B3 amb capacitat de 5 mm per a espais ultra-restringits. Desplegueu connectors APC per a sistemes PON-integrats i futurs de CATV-25G. Seleccioneu muntatges-preterminats quan els costos laborals superin el 60% de les despeses de desplegament.
Però recordeu l'anàlisi d'errors que va obrir aquesta guia: el 70% dels problemes febles-de llum es produeixen en aquest segment de la llar final. L'equip importa menys que la qualitat de la instal·lació. Fins i tot la fibra insensible a la flexió-G.657B3 falla quan es retorça sota tensió. Fins i tot els connectors SC/APC acabats de fàbrica-es degraden quan es contaminen durant la instal·lació.
Tres accions separen les xarxes fiables dels-generadors de trucades de servei:
Primer, estableixen estàndards d'instal·lació que tracten la prevenció de torsió. Marqueu els cables amb indicadors de direcció. Entrena els tècnics per reconèixer el gir contra la flexió. Pressupost 8-10 minuts per gota per a una correcta gestió de la fluixa utilitzant llaços de velcro, no cinta elèctrica que indueix compressió.
Segon, baseline every installation with OTDR traces at 1310nm and 1550nm. Archive these traces. Retest random 10% samples at 6-month intervals. Address any drop showing >Degradació de 0,2 dB abans que apareguin les queixes dels clients. El manteniment reactiu costa entre 4 i 7 vegades més que la intervenció proactiva.
Tercer, calculeu el cost total de propietat real abans de seleccionar-lo en funció del preu de compra. Aquest muntatge pre-terminat de $ 12 en comparació amb el cable a granel de $ 7 més la terminació de camp sembla un estalvi evident. Fins que tingueu en compte 45 $ en temps de treball, 8 $ en consumibles i una taxa d'error de terminació de camp del 3% que requereixi una reelaboració. L'opció-preterminada costa 12 dòlars instal·lats. L'opció "més barata" costa 18,40 dòlars quan es tenen en compte totes les variables.
El creixement anual del mercat de la fibra òptica del 9,3% fins al 2034 garanteix un augment del volum de desplegament. Les xarxes que instal·leu el 2025 han d'admetre actualitzacions de 25G-PON abans del 2028 sense substituir la infraestructura física. Trieu components que s'adaptin als requisits actuals amb marge per a les demandes de demà.
Comenceu pel medi ambient. Coincideix amb les especificacions de fibra. Calcular l'economia de la terminació. Prova a fons. Documentar línies de base. Les vostres seleccions de cable de baixada determinen si aquests 10,3 milions de llars superades aquest any ofereixen un servei fiable o generen una infinitat de rotlles de camions.
Aportacions clau
La fibra G.657A2 amb un radi de flexió de 7,5 mm gestiona l'encaminament residencial FTTH estàndard; reserva G.657B3 (5 mm) només per a espais ultra-restringits on es justifiqui la prima de cost del 25-35%
Els conjunts-preterminats recuperen la seva prima de cost quan les tarifes de mà d'obra superen els 50 $/hora i el nombre de connexions supera les 50 gotes, reduint el temps d'instal·lació de 30 minuts a 12 minuts per gota.
Els connectors SC/APC amb pèrdua de retorn de -60 dB són obligatoris per a les xarxes integrades de CATV-i futurs sistemes PON 25G-; LC/UPC només acceptable per a dades-només PON de la generació actual
La torsió del cable (no la flexió) causa el 70% de les fallades del segment de la llar, generant pèrdues addicionals de fins a 3,24 dB fins i tot amb la qualitat de la instal·lació de la-fibra insensible a la flexió- més important que les especificacions dels components
El material de la jaqueta LSZH costa entre un 8 i un 12% més que el PVC, però impedeix l'alliberament de gas halògen durant la combustió, imposat pels codis de construcció per a desplegaments de MDU interiors a la majoria de jurisdiccions.
Fonts de dades
Informes d'infraestructura de telecomunicacions de Gartner (ftth-council.eu)
Especificacions de fibra ITU-T G.657 i G.652 (itu.int)
Estadístiques de desplegament de l'Associació de banda ampla de fibra 2024 (fiberbroadband.org)
Documentació tècnica del llançament del producte Nokia 25G-PON (nokia.com)
Anàlisi del mercat de la connectivitat òptica de mercats i mercats 2024-2034 (marketsandmarkets.com)
Dades d'anàlisi de fallades de camp dels informes de desplegament de l'ISP (fonts del sector)
