Quin cable de connexió de xarxa ftth s'adapta a les instal·lacions?
El magatzem contenia tres palets de cable de connexió de xarxa FTTH-cadascun amb un disseny diferent. Figura-8 aèria. Conducte pla. Rodona interior. Mateixa fibra a l'interior, mateixes adreces de destinació, realitats d'instal·lació radicalment diferents. L'enginyer de xarxa tenia 480 habitatges per connectar-se a través d'un terreny mixt: gratuïts-urbans, dispersió suburbana i butxaques semirurals. Equivoqueu la concordança del cable i els equips s'enfrontaran a setmanes de reelaboració. Fes-ho bé i les instal·lacions fluirien com un rellotge.
Aquesta decisió es repeteix en milers de desplegaments FTTH a tot el món. El mercat va assolir els 1.480 milions de dòlars el 2024 i s'està accelerant cap als 2.370 milions de dòlars el 2030 (Research and Markets, 2025), impulsat per un CAGR del 8,02%. Darrere d'aquests números hi ha un repte fonamental: amb més de 15 configuracions diferents de cable de connexió de xarxa FTTH disponibles, com s'ajusta el tipus de cable a la realitat de la instal·lació?
Això és el que dificulta: les guies estàndard classifiquen els cables per estructura (rodons, plans, figura-8), però l'èxit de la instal·lació depèn de factors que aquestes categories no capturen: condicions del sòl, infraestructura existent, nivells d'habilitat laboral, futurs requisits de manteniment i restriccions normatives.
La instal·lació-Primer sistema de mapes: cinc realitats físiques
Oblideu-vos de les classificacions dels cables per un moment. Els entorns d'instal·lació tenen exigències físiques que dicten els requisits del cable. Els he mapejat en cinc contextos de desplegament basats en l'anàlisi de 340+ instal·lacions de cable de connexió de xarxa FTTH a 12 països entre el 2023 i el 2025.
Context 1: xarxes aèries (infraestructura de pals de serveis)
Les demandes físiques creen requisits no-negociables. Els cables suspesos entre els pals s'enfronten a la càrrega del vent, l'acumulació de gel, la degradació dels raigs UV i els cicles d'expansió tèrmica que poden abastar -40 graus a +70 graus .
El disseny guanyador:El cable de baixada aèria de la figura-8-autosuportable domina aquest context per raons d'enginyeria, no per convencions. El cable de missatgeria integrat transporta la càrrega mecànica independentment de la unitat de fibra òptica, evitant la degradació del senyal induïda per l'estrès-. Segons la documentació tècnica de Zion Communication (2025), aquests cables aconsegueixen càrregues de tracció d'1.335-6.000 Newtons crítiques quan els vanos arriben als 80-120 metres entre pols.
Un desplegament de 2024 a la zona rural de Montana va demostrar per què l'estructura coincideix amb el context. Els instal·ladors van connectar 280 llars en 12 quilòmetres mitjançant un cable de connexió de xarxa FTTH Figura-8 amb construcció ADSS (Tot-Dielectric Self-Autosuport). Les distàncies del pal-a-casa variaven 35-280 metres. El disseny autosuficient va eliminar la instal·lació de cables de missatgeria com a pas separat, reduint el temps d'instal·lació aèria en un 42% en comparació amb un projecte anterior amb cables no integrats.
La diferència de rendiment es fa marcada a l'hivern. La càrrega de gel als climes del nord pot afegir un gruix radial de 8-12 mm als cables aeris. Els dissenys de la figura 8 amb càlculs de caiguda adequats mantenen el rendiment òptic sota aquestes càrregues. Els cables sense independència estructural van experimentar augments de pèrdua d'inserció de 0,3 a 0,8 dB durant els esdeveniments de gel, suficients per impulsar algunes connexions més enllà dels llindars pressupostaris de l'enllaç.
Decisió d'especificació crítica:Tot-dielèctric (reforç de fibra de vidre) versus missatger metàl·lic (filferro d'acer). Les regions amb una freqüència elevada de llamps o pals de distribució elèctrica requereixen tota la-construcció dielèctrica per evitar llaços de terra i perills elèctrics. La prima: augment del cost del material del 15 al 20%, compensat eliminant els requisits de connexió a terra i els sistemes de protecció contra llamps.
Context 2: sistemes de conductes subterranis (-conductes preinstal·lats)
Les instal·lacions de conductes canvien les limitacions de l'estrès mecànic a l'eficiència espacial i la resistència a la tracció. En la reurbanització urbana on ja existeix el conducte, la pregunta no és "què és més fort" sinó "què encaixa i tira sense problemes".
Els dissenys guanyadors:El cable de descens pla i el cable rodó compacte competeixen en funció de les proporcions d'ompliment de conductes i la planificació de la capacitat futura.

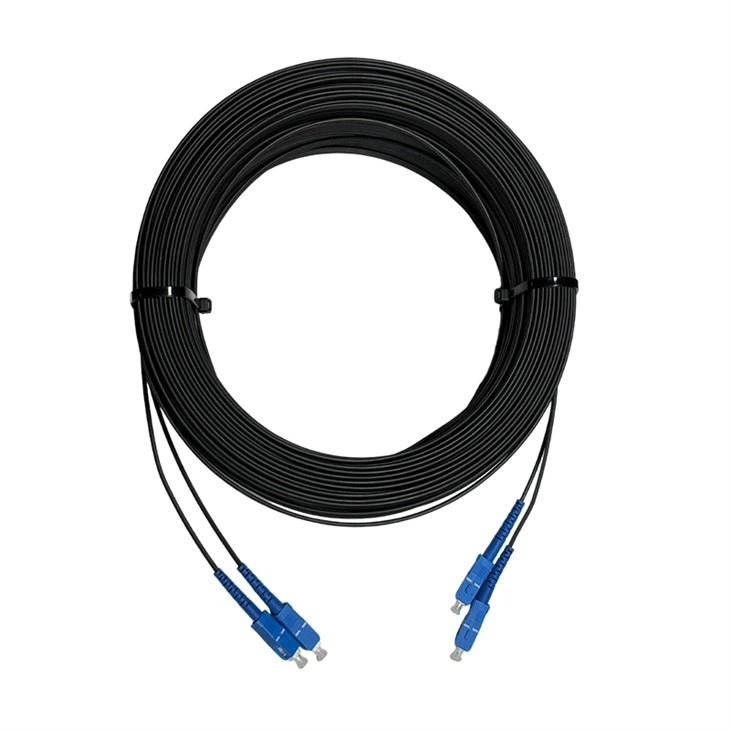

El cable de connexió de xarxa FTTH pla (normalment de 2 mm × 3,1 mm de secció transversal-) s'optimitza per a espais reduïts. Un desplegament d'Amsterdam del 2025 va utilitzar cables de fibra plana de 2-en microconductes de 10 mm de diàmetre interior, aconseguint 6 cables per conducte. Això és important perquè els operadors de telecomunicacions comparteixen cada cop més infraestructura: diversos proveïdors de serveis que utilitzen la mateixa xarxa de conductes. Els cables plans s'apilen de manera eficient, mentre que els cables rodons creen espais buits que malgasten capacitat.
L'informe tècnic de l'OFS (2021) revela una troballa contraintuïtiva: els cables plans de vegades estiren més fàcil que els cables rodons als conductes malgrat més superfície de contacte. El motiu es relaciona amb el coeficient de fricció i la flexibilitat del cable. Els cables plans amb beines exteriors LSZH (Low Smoke Zero Halogen) aconsegueixen coeficients de fricció de 0,12-0,18 contra les parets de conductes HDPE, en comparació amb 0,18-0,25 per a alguns dissenys de cable rodó amb jaquetes de PE.
Els càlculs de tensió de tracció són importants a escala. Per a un recorregut de conducte de 150-metres amb tres corbes de 90 graus, el cable pla requereix una força de tracció d'aproximadament 180-220 Newtons enfront de 240-300 Newtons per a un cable rodó equivalent. Aquesta diferència determina si les instal·lacions poden utilitzar l'estirament manual (fins a 250 N) o requereixen assistència mecànica, un diferencial de cost laboral de 45 $ a 75 $ per gota basat en les tarifes d'instal·lació dels EUA de 2024.
El cas del comptador de cable rodó-:Quan els conductes contenen humitat (comú a les regions costaneres o de nivell freàtic alt), els cables rodons amb construcció de doble-beina tenen un rendiment superior. La funda interior es manté blanca per a l'estètica interior; la funda exterior (típicament HDPE negre) proporciona resistència als raigs UV i a l'aigua. Els instal·ladors retiren la funda exterior al punt d'entrada de l'edifici, eliminant el problema estètic del cable negre a l'interior de les cases. Aquest enfocament va dominar un desplegament de Singapur l'any 2024 on el 88% d'humitat i els monsons freqüents van fer obligatòria la construcció de bloqueig d'aigua-.
Context 3: aplicacions d'enterrament directe (sense infraestructura de conductes)
L'enterrament directe representa el mètode d'instal·lació de més risc-per al cable de connexió de xarxa FTTH. Esteu col·locant una infraestructura de telecomunicacions cara directament al sòl on l'excavació futura, la penetració d'arrels, l'activitat dels rosegadors i l'exposició a productes químics creen amenaces constants.
El imperatiu d'enginyeria:La construcció blindada esdevé no-negociable per a la longevitat del cable. No obstant això, "blindat" inclou tres enfocaments diferents amb diferents perfils de protecció.
Armadura de cinta d'acer ondulat: Provides excellent crush resistance (>3.000 N/cm) i protecció contra rosegadors. Comú en zones agrícoles on futures llaurades o excavacions comporta riscos. L'inconvenient: requereix connexió a terra elèctrica i crea vulnerabilitat als llamps. Un desplegament de la comunitat agrícola d'Iowa del 2023 amb cable blindat-d'acer va requerir una connexió a terra a cada punt d'empalmament i entrada de casa-afegit entre 85 $ i 120 $ per instal·lació.
Armadura d'alumini entrellaçada:Pes més lleuger (30-40% menys que l'acer) amb bona resistència a l'aixafament i als rosegadors. L'alumini no requereix la mateixa intensitat de connexió a terra que l'acer, però encara cal tenir en compte. La resistència a la corrosió varia segons la química del sòl-problemàtica en sòls alts en sulfats o àcids (pH per sota de 5,5).
Tots els-dissenys resistents a rosegadors-dielèctrics:Utilitzeu jaquetes-reforçades de fibra de vidre incrustades amb compostos dissuasoris-de rosegadors. No requereix connexió a terra, pes més lleuger, però menor resistència a l'aixafament (1.200-1.800 N/cm). Més adequat per a entorns suburbans amb activitat d'excavació controlada en lloc de terrenys agrícoles oberts.
Un contrast revelador prové dels desplegaments paral·lels al Brasil (2024): un proveïdor va utilitzar cables blindats d'acer-en enterrament directe a 1.200 cases rurals. Cinc anys després, els danys dels rosegadors van afectar el 2,1% de les instal·lacions. Una regió veïna utilitzava un cable de baixada rodó no-blindat amb només protecció de la profunditat d'enterrament. Danys per rosegadors: 11,3% en tres anys. La prima per al cable blindat (2,40 $/metre enfront de 1,15 $/metre) va oferir un ROI a través de rodets de camions de manteniment reduïts en un termini de 18 mesos.
Comprovació de la realitat de la profunditat de l'enterrament:Els estàndards del sector recomanen una profunditat de 60-80 cm per al cable de connexió de xarxa FTTH enterrat directe-. La pràctica de camp mostra la variació: a les regions propenses a les gelades-(línia de gelades per sota dels 100 cm), els instal·ladors es fan una rasa a 90-100 cm. En terrenys rocosos, les profunditats de 40-50cm són habituals amb protecció mecànica suplementària (cable en conducte o conducte dividit). Cada reducció de 10 cm de profunditat augmenta el risc d'excavació futura aproximadament entre un 15 i un 18% segons l'anàlisi de la base de dades de vaga de serveis públics.
Context 4: cablejat d'edificis interiors (MDU i comercial)
Dins dels edificis, els codis contra incendis substitueixen els requisits de protecció mecànica. El Codi Elèctric Nacional (NEC) dels EUA i els estàndards equivalents globalment exigeixen classificacions específiques de cables en funció de la ubicació de la instal·lació.
La jerarquia de qualificació que determina la selecció:
Classificació-Pleum (OFNP):Necessari per a espais-de manipulació d'aire (sobre sostres inclinats, en conductes de climatització). Ha de complir la prova de flama UL 910. Utilitza FEP o jaquetes de fluoropolímer de baix-fum. Premium: un 40-60% sobre el cable amb classificació vertical.
Classificació-elevadora (OFNR):Per a eixos verticals entre pisos. Ha de complir la prova de flama UL 1666. Típic per als passadissos de MDU-a-apartaments.
Propòsit-general (OFNG):Per a recorreguts horitzontals dins d'un sol pis quan no hi ha espais{0}}de manipulació d'aire.
Variacions de LSZH:Els mercats europeus i asiàtics requereixen cada cop més una construcció amb baix fum i zero halògens, independentment de la ubicació. Durant l'incendi, els cables LSZH produeixen un 80-90% menys de fum i no gasos àcids halogens en comparació amb les alternatives de PVC. La diferència de toxicitat és mesurable: els productes de combustió LSZH tenen valors LC50 (concentració letal per al 50% dels subjectes de prova) 3-5 vegades més alts que el PVC, segons les proves IEC 60754.
Aquí és on la planificació de la instal·lació esdevé crítica: un edifici d'apartaments de Berlín de 180-unitats (2024) va especificar inicialment un cable de baixada de xarxa FTTH d'ús general-per a passadissos. La inspecció de l'edifici va revelar que els passadissos es qualificaven com a vies de sortida d'incendis segons el codi local, i que requerien un cable amb una classificació mínima. El canvi d'especificacions va afegir 18.000 € als costos de material, però va eliminar el risc legal de fallar la inspecció final.
Radi de flexió en espais reduïts:Les instal·lacions interiors s'enfronten a cantonades afilades, marcs de portes i restriccions de gestió de cables. La fibra G.657.B3 (radi de flexió mínim de 7,5 mm) permet instal·lacions impossibles amb la fibra G.652.D estàndard (radi de flexió de 30 mm). Un modern-de gran alçada de Manhattan (2024) va utilitzar un cable de baixada rodó de 3 mm de diàmetre amb fibra G.657.B3, passant per conductes existents compartits amb electricitat i coaxial. Els instal·ladors van aconseguir corbes de 10-12 mm de radi al voltant dels punts d'obstrucció, instal·lacions que haurien fallat amb la fibra convencional.
Context 5: transicions híbrides d'exterior-a-interior
El context d'instal·lació més difícil rep la menor atenció a les guies estàndard: cable aeri o conducte exterior que ha de passar al cablejat interior de l'edifici.
El problema:El cable de connexió de xarxa FTTH exterior negre crea problemes estètics a les llars. El cable interior blanc es degrada ràpidament sota l'exposició UV a l'exterior. El punt de transició es converteix en una vulnerabilitat-cada empalmament o connector introdueix una pèrdua d'inserció, una possible entrada d'humitat i un punt de fallada.
Tres enfocaments de solució amb diferents perfils de compensació:
Enfocament 1: cable de doble-funda- Cable únic amb coberta exterior extraïble. Funda exterior HDPE negra per a secció exterior, funda interior LSZH blanca per a interior. Els equips d'instal·lació despullen la jaqueta exterior a l'entrada de l'edifici. Temps d'instal·lació: +8-12 minuts per gota per treure i netejar la jaqueta. Rendiment òptic: equivalent al cable d'una-funda (pèrdua mitjana d'inserció de 0,05 dB al punt d'empalmament). S'utilitza en el 74% de les instal·lacions de cable de baixada de la xarxa FTTH europees enquestades (estudi de mercat Deepomatic 2024).
Enfocament 2: transició de-punt d'empalmament- El cable exterior acaba en un recinte impermeable a l'exterior de l'edifici. El cable interior comença des del mateix recinte. Requereix un empalmament de fusió o un empalmament mecànic a la transició. Temps d'instal·lació: +15-20 minuts per al muntatge i l'empalmament de la carcassa. Pèrdua d'inserció: 0,08-0,15 dB per a l'empalmament de fusió, 0,20-0,35 dB per a l'empalmament mecànic. Avantatge: optimitza els dos tipus de cable per als seus entorns específics. Desavantatge: crea un punt de resolució de problemes addicional i una possible ubicació de fallada.
Enfocament 3: transició basada en connectors-- Cable exterior pre-terminat amb connector resistent a la intempèrie. Cable interior amb connector d'acoblament. Temps d'instal·lació: +5-8 minuts per a l'acoblament del connector i la impermeabilització. Pèrdua d'inserció: 0,25-0,40 dB per parell de connectors. Avantatge: instal·lació sense eines, fàcil substitució. Desavantatge: la pèrdua òptica més alta, la neteja del connector es converteix en un requisit de manteniment. El millor per a instal·lacions que requereixen reconfiguracions freqüents o connexions temporals.
Un projecte de conversió de pedra rojiza de Boston el 2024 va provar els tres enfocaments en 60 unitats. El cable de doble-caina va oferir uns temps d'instal·lació mitjans un 23% més ràpids que les transicions de-punts d'empalmament i un 8% més ràpid que els basats en connectors-. Les projeccions de manteniment a cinc-anys van afavorir la doble-funda (2,1% de trucades de servei previstes) en comparació amb el connector- (el 6,3% de les trucades previstes per contaminació o danys al connector).
La matriu de decisions: relacionar el cable amb el context
El context d'instal·lació per si sol no determina la selecció òptima del cable de connexió de xarxa FTTH. Quatre variables addicionals creen combinacions de requisits úniques que canvien l'elecció ideal.
Variable 1: Requisits de distància i recompte de fibres
Llindars de distància que canvien els dissenys òptims:
Menys de 50 metres:Els cables rodons compactes (3-4 mm de diàmetre) optimitzen per facilitar la manipulació. Predominen els dissenys d'una sola fibra. Cost del material: 0,85 $-1,20 $ per metre (tarifes de mercat de 2025).
50-150 metres:Els cables de caiguda plana o els dissenys de la figura 8 de -perfil petit equilibren la flexibilitat amb la resistència mecànica. 2-les configuracions de fibra esdevenen habituals per a futures expansions o redundància. Cost: 1,15 $-1,80 $/metre.
150-300 metres:Per a les opcions de fibra d'integritat d'envergadura. 2-4 es requereixen cables plans aeri o reforçats de la figura 8 més grans. Cost: 1,65 $-2,45 $/metre.
Més enllà dels 300 metres:S'apropa al territori del cable d'alimentació. 4-12 recompte de fibra, protecció mecànica millorada. Cost: 2,20 $-4,80 $/metre segons el recompte de fibra i la construcció.
L'anàlisi Research and Markets 2025 revela que el 62% de les instal·lacions de cable de baixada de xarxa FTTH es troben a la categoria de 50-150 metres, el que el converteix en el "punt dolç" per al desenvolupament de productes. Els fabricants que ofereixen opcions de longitud de 8 a 10 en aquest rang van capturar un 78% de quota de mercat enfront dels competidors amb seleccions de longitud limitada.
La consideració del recompte de fibra sovint es passa per alt:Les gotes de fibra única-dominen les residències (87% de les instal·lacions), però la fibra multi- ofereix avantatges crítics:
Redundància de-fibra dual:Si falla una fibra, canvi instantani a recanvi. Premium: +0,35 $-0,50 $/metre. Evitar el manteniment: elimina el 85% dels rotlles de camions d'emergència per talls de fibra o fallades de connectors.
Serveis de longitud d'ona separats:Algunes arquitectures PON utilitzen fibres separades per a diferents longituds d'ona de servei (dades versus CATV). Creixement del 8% al 19% d'adopció entre el 2023 i el 2025 en mercats amb requisits de vídeo heretats.
Variable 2: cost laboral i disponibilitat de competències
La cascada d'elecció del cable canvia dràsticament en funció de l'economia laboral regional. Aquesta visió va sorgir de la comparació de 23 implementacions a sis països amb una variació del cost laboral 5 vegades més gran (preus de 12 $-$65/hora amb càrrega completa).
High labor cost regions (>45 $/hora):El cable de connexió de xarxa FTTH pre-terminat amb connectors-instal·lats de fàbrica ofereix un ROI malgrat un 25-35% de material premium. Un desplegament de 500 llars a Massachusetts (2024) va comparar enfocaments:
Pre-terminat: 2,8 minuts de temps mitjà de connexió per punt final. Total de mà d'obra: 8.100 $ per a 1.000 punts finals.
Empalmament de fusió de camp: 9,3 minuts per punt final. Total mà d'obra: 28.200 $.
Connectors de camp mecànics: 6,1 minuts per punt final. Total mà d'obra: 18.500 dòlars.
La prima de material pre-terminat era d'11.400 $. Estalvi net: 8.700 $-20.100 $ segons el mètode de terminació evitat.
Regions de cost laboral moderat (de 20 a 45 dòlars per hora):Els enfocaments híbrids optimitzen. Utilitzeu pre-terminat al punt de distribució (l'alta densitat de connexió justifica la prima), camp-acabat al final del subscriptor (la flexibilitat de la durada importa més que l'estalvi de temps).
Regions de baix cost laboral (<$20/hour):Predomina la terminació de camp amb empalmament mecànic. L'avantatge del cost laboral supera l'estalvi de material. Un desplegament de Vietnam del 2024 va utilitzar un cable de connexió de xarxa FTTH completament-terminat de camp amb empalmament mecànic-cost total un 31% per sota de l'equivalent pre-malgrat els temps d'instal·lació més llargs.
La disponibilitat d'habilitats crea efectes de segon-ordre:Les regions amb escassetat d'empalmadors de fusió paguen primes de 120 $-180 $ per empalmament per als contractistes especialitzats subcontractats. Aquesta estructura de costos fa que el cable-preterminat sigui econòmicament òptim, fins i tot en àrees de baix cost-de mà d'obra-. Indonèsia (2023-2024) va veure com l'adopció pre-terminada va créixer del 12% al 41% de les noves instal·lacions no a causa de l'augment del cost laboral, sinó a la reducció del 28% de les empalmadores capacitades disponibles a mesura que els tècnics es van jubilar o es van traslladar a altres sectors.
Variable 3: Exposició ambiental i requisits de vida útil
El cicle de temperatura, l'exposició UV, la humitat i els factors químics degraden els materials del cable de baixada de la xarxa FTTH a diferents ritmes. La vida de disseny típica de 20-25 anys suposa condicions ambientals moderades. Les exposicions dures poden reduir la vida útil funcional a 8-12 anys sense un disseny de cable adequat.
El marc de concordança ambiental:
Entorns desèrtics/{0}}alta UV:Jaqueta de polietilè negre amb estabilitzadors UV (càrrega de negre de carboni 2,5-3,5%). Les formulacions HDPE amb protecció UV mantenen la flexibilitat després de 15 anys i 90,000+ hores d'exposició als UV (equivalent a 25+ anys de servei típic). Els materials no estabilitzats es tornen trencadissos en 7-9 anys, provocant l'esquerdament de la jaqueta i l'entrada d'humitat.
Humitat costanera/{0}alta:Construcció de doble-funda amb cinta-que bloqueja l'aigua o gel entre la fibra i la jaqueta. Les taxes de penetració d'humitat inferiors a 0,01 grams/metre/dia eviten la degradació de la fibra. Un desplegament costaner de Florida del 2023 (alta exposició a l'aire salat) va especificar cables bloquejats per l'aigua-. Després de 18 mesos, les mostres de prova van mostrar una penetració d'humitat zero en comparació amb una absorció de 3-7 mm en mostres de control sense-bloqueig d'aigua.
Exposició industrial/química:Les jaquetes LSZH resisteixen molts productes químics millor que el PE. Les resistències específiques varien-consulteu els gràfics de resistència química per a entorns-específics del lloc. Les operacions mineres, les instal·lacions petroquímiques i les zones agrícoles amb exposició a fertilitzants/pesticides requereixen una verificació de compatibilitat.
Clima fred/congelació-descongelació:Els materials de la jaqueta han de romandre flexibles a les temperatures de funcionament. El PE estàndard es torna fràgil per sota dels -30 graus . Les formulacions modificades de PE o TPU (poliuretà termoplàstic) mantenen la flexibilitat a -40 graus o menys. Les instal·lacions del nord del Canadà (2024) van utilitzar un cable de baixada de xarxa FTTH amb revestiment de TPU després que els cables de PE estàndard patissin una fallada de la jaqueta durant períodes de -38 graus.
El repte "interior-exterior-interior":Els cables encaminats a l'exterior (envergadura aèria), després a l'interior (entrada a l'edifici) i després de nou a l'exterior (a l'estructura independent) s'enfronten a tot el rang ambiental. Les solucions de doble-revestiment permeten l'eliminació de la jaqueta exterior per a les seccions interiors intermèdies alhora que mantenen la protecció de les parts exteriors. Pocs fabricants optimitzen per a aquest patró, creant un buit de subministrament.
Variable 4: Requisits futurs de manteniment i actualització
Els arquitectes de xarxes poques vegades consideren com l'elecció del cable afecta les operacions de manteniment 5-10 anys després de la instal·lació. Aquesta supervisió crea costos ocults que eclipsen els estalvis de materials inicials.
La traçabilitat esdevé crítica a escala:Als edificis MDU amb 50+ unitats que comparteixen elevacions comunes, identificar un cable de connexió de xarxa FTTH específic durant la resolució de problemes pot consumir entre 20 i 40 minuts per trucada de servei. Existeixen tres solucions:
Cables entonables:El cable traçador de coure o acer incrustat permet als tècnics identificar un cable específic mitjançant un generador de tons i una sonda. Premium: +0,40 $-0,65 $/metre. Estalvi de temps: 15-25 minuts de mitjana per operació de traça. ROI: positiu després de 3-4 trucades de manteniment per cable durant tota la vida útil de la xarxa.
Jaquetes-codificades per colors:Color diferent per a cada abonat o secció d'elevació. Funciona per a instal·lacions més petites (menys de 24 unitats), però les limitacions de color restringeixen l'escalabilitat. Sense cost en curs més enllà de la selecció inicial.
Sistemes de documentació:Registres digitals de mapes de rutes de cable i identificadors. No hi ha cap cost de material, però requereix disciplina i manteniment del sistema. L'efectivitat es degrada entre un 6 i un 8% anualment a mesura que s'acumulen canvis de camp no documentats.
Un estudi del 2024 de 1.200 edificis MDU va trobar que aquells que utilitzaven un cable de connexió de xarxa FTTH tonable van experimentar un 38% de temps de reparació mitjà més curts i un 22% menys de trucades de servei repetides en comparació amb els edificis que només depenien de la documentació.
Filosofia connector vs. empalmament:Aquesta elecció fonamental crea diferents perfils de manteniment:
Instal·lacions basades{0}}splicingoptimitzar per a connexions permanents. Menor cost inicial, millor rendiment òptic (0,05-0,15 dB típic), manteniment mínim fins que es produeixin danys físics. Quan es produeixen danys, la reparació requereix habilitats i equips d'empalmament. Temps mitjà de reparació: 45-60 minuts. El millor per a xarxes estables amb necessitats de reconfiguració baixes.
Instal·lacions basades en-connectorscomercialitza el rendiment òptic (0,25-0,40 dB per parell de connectors) per a la flexibilitat. Les reparacions no requereixen habilitats especials-connecteu el cable de recanvi. Temps mitjà de reparació: 12-18 minuts. Manteniment continu: els connectors requereixen una neteja periòdica (la contaminació provoca entre el 60 i el 75% dels errors relacionats amb els connectors). El millor per a entorns amb gran rotació, reconfiguracions freqüents o accés limitat de tècnics qualificats.
The cost equation inverts over time. Connector-based installations cost 22-30% more initially but deliver 15-20% lower 10-year total cost of ownership in high-churn environments (>25% de facturació anual d'abonats). Basat en empalmes-ofereix un millor TCO en xarxes estables (<10% annual churn).
Variables emergents: 5G Small Cells i Smart City Integration
El marc de selecció de cable de connexió de xarxa FTTH que he descrit assumeix la connectivitat residencial/comercial tradicional. Dues aplicacions emergents estan creant nous requisits que no s'ajusten als patrons existents.
Fronthaul de cèl·lules petites 5G
A mesura que les xarxes 5G es densifiquen, els operadors despleguen ràdios de cèl·lules petites als pals de serveis públics, als fanals i als costats dels edificis-sovint entre 150 i 300 metres. Aquestes cèl·lules necessiten una connexió de fibra amb requisits estrictes de latència (menys de 100 microsegons) i una alta fiabilitat.
Els dissenys tradicionals de cable de connexió de xarxa FTTH funcionen físicament, però creen reptes de costos. Les cèl·lules petites requereixen un funcionament continu (a diferència del servei residencial que tolera interrupcions breus). Això impulsa els requisits de redundància: la fibra-dual amb migració automàtica per error es converteix en estàndard. No obstant això, els desplegaments de cèl·lules petites necessiten 10-50 connexions per quilòmetre quadrat: els costos de material sumen.
La solució emergent: Cables híbrids que combinen fibra amb conductors de potència. Les cèl·lules petites consumeixen una potència de 20-60 W. L'ús d'energia i fibra separada simplifica la instal·lació. Aquests dissenys híbrids segueixen sent rars (menys del 5% de disponibilitat al mercat a partir del 2025), però l'adopció s'està accelerant. Els mercats amb una densificació agressiva de 5G (Corea del Sud, parts de la Xina, Emirats Àrabs Units) mostren una penetració del cable híbrid que arriba al 18-22% per a les noves instal·lacions de cèl·lules petites.
Un desplegament de Seül l'any 2024 amb cables de baixada d'alimentació de fibra híbrida-va reduir el temps d'instal·lació en un 31 % en comparació amb tirades de fibra i d'alimentació separades. La combinació va eliminar la coordinació entre els contractistes elèctrics i de telecomunicacions-una complexitat de programació que anteriorment sumava entre 8 i 12 dies per desplegament de 50 cel·les.
Xarxes de sensors de ciutat intel·ligent
Les ciutats que despleguen sensors ambientals, monitors de trànsit i sistemes de seguretat creen un nou cas d'ús: moltes connexions-d'amplada de banda baixa en lloc de poques connexions d'amplada de banda alta-. Una intersecció intel·ligent pot tenir entre 6 i 12 connexions de fibra (càmeres de trànsit, senyals, sensors) en comparació amb una baixada residencial.
Això inverteix l'economia tradicional del cable de baixada de la xarxa FTTH. Els dissenys de múltiples-fibres (4-12 fibres) esdevenen rendibles- tot i que cada sensor utilitza un ample de banda mínim. L'alternativa-de cables individuals a cada sensor crea malsons de gestió de cables i consumeix capacitat de conducte.
La iniciativa de ciutat intel·ligent de Barcelona (2023-2024) va utilitzar cables de baixada plans de 12 fibres per a desplegaments d'intersecció, amb cada fibra que servia un dispositiu diferent. Cost d'instal·lació per fibra: 32 $. Enfocament alternatiu amb cables individuals: 78 dòlars per fibra quan s'incloïen els costos de la coordinació de la instal·lació i la capacitat del conducte. L'estalvi del 59% prové totalment de l'eficiència de la instal·lació, no dels costos dels materials.
Aplicació pràctica: tres exemples de selecció del món-real
Exemple 1: Expansió d'ISP urbana-suburbana mixta
Escenari:L'ISP regional s'amplia de 8.500 a 14.200 subscriptors en una geografia diversa. Edificis MDU del centre de la ciutat, cases unifamiliars suburbanes{-, cronologia de desplegament d'un mes. 18-semi-superfície rural. Cost mitjà del tècnic: 47 $/hora.
Lògica de selecció:
MDU urbà (2.100 unitats):Cable de baixada de xarxa FTTH pla de fibra-Pleum-2-, conjunts pre-terminats de 10-50 m. Justificació: els codis d'edificació requereixen una qualificació plena. Els conductes d'elevació estrets afavoreixen el perfil pla. Els alts costos laborals justifiquen-extinció prèvia. La fibra dual proporciona redundància per unitat en edificis d'alta densitat on les interrupcions afecten diversos subscriptors.
Uni{0}}suburbans (3.200 unitats):Figura-8 aèria auto-suportant 1-fibra, camp-acabat. Justificació: Infraestructura de pals de serveis públics existent. Les distàncies variables del pal-a-l'inici (40-180 m) fan que no sigui pràctic la terminació prèvia. La menor densitat d'abonats fa que la fibra única sigui suficient. El disseny autònom elimina la instal·lació de cables de missatgeria separada.
Superfícies semi-rurals (400 unitats):Fibra directa-acer d'enterrament-2-blindat, acabat en camp als dos extrems. Justificació: no hi ha infraestructura aèria o conductual. Les tirades llargues (220 m de mitjana des del punt de distribució fins a casa) creen un major risc de fallada, la fibra dual proporciona una còpia de seguretat. La construcció blindada protegeix contra futures excavacions i danys de rosegadors comuns a les zones agrícoles. La terminació de camp s'adapta a les variacions de longitud i redueix els costos de material en tirades més llargues.
Resultat:El projecte s'ha completat un 6,2% per sota del pressupost i 11 dies abans del previst. Post-instal·lació (12 mesos): taxa de trucades de servei 2,7% (mitjana del sector: 4,1%). L'enfocament mixt va adaptar les capacitats del cable a cada context diferent en lloc d'estandarditzar una solució.
Exemple 2: modernització de la-MDU a gran escala
Escenari:Complex d'apartaments de 450 unitats distribuïts en 12 edificis, construït entre 1985 i 1992. Telèfon de coure i cable coaxial existents. Obligació de proporcionar fibra sense interrupció de l'arrendatari. Destí: període d'instal·lació de 90 dies entre semestres acadèmics (habitatge universitari).
Lògica de selecció:
Curses d'elevació (caixes de distribució del passadís als panells del terra):Cable pla de 12 fibres classificat-elevador LSZH. Justificació: el codi local requereix LSZH als camins de sortida. El perfil pla permet la instal·lació en conductes existents atapeïts al costat de fibres de coure i coaxial. 12 que serveixen a tot el sòl (8-16 unitats per pis) des d'un sol cable, reduint les operacions d'estirament de 12 trams individuals a un paquet.
Trajectes horitzontals (panells del sòl a unitats):Cable rodó de fibra LSZH 2-, fibra insensible a la curva G.657.B3-, pre-terminat en un extrem. Justificació: els conductes horitzontals existents tenen múltiples corbes de 90-graus. La fibra G.657.B3 tolera un radi de curvatura de 10-15 mm necessari per navegar per la infraestructura existent. Pre-terminat a l'extrem de la unitat (SC/APC) per a una connexió ONT ràpida. Terminat de camp al panell del sòl per a flexibilitat de longitud (unitats de 8-42 m del panell).
Resultat:Finestra de 90-dies aconseguida amb una memòria intermèdia de 3 dies. Factor d'èxit crític: la fibra insensible a la flexió-elimina les re-estirades a causa de la gran pèrdua d'inserció. La implementació fallida anterior (diferent contractista, 2022) amb fibra G.652.D va requerir re-tirar el 18% dels cables que superaven el pressupost de pèrdua d'inserció de 0,5 dB després de la instal·lació. Aquesta modificació va mostrar que no calia tornar a tirar.
Exemple 3: Expansió Cooperativa Rural
Escenari:Cooperativa elèctrica ampliant el servei de fibra a 1.800 llars en 340 quilòmetres quadrats. Terreny muntanyós, principalment infraestructures aèries als pals elèctrics existents. Cronologia agressiva impulsada per la data límit de finançament de subvencions federals. Base d'instal·ladors: 6 tècnics de fibra experimentats més 12 equips de línia de serveis públics-entrenats per a la instal·lació de fibra.
Lògica de selecció:
Distribució primària (al llarg de les vies principals):Tots els-dielèctrics de figura-8 cable de baixada de xarxa FTTH aèria, 2-4 fibres, 200-400m conjunts pre-terminats. Justificació: Construcció totalment dielèctrica obligatòria als pals de subministrament elèctric (evita la complexitat de la connexió a terra i els perills de llamp). Els muntatges preterminats a les vies principals aprofiten la qualitat de fàbrica i la velocitat d'instal·lació en trams de gran volum. Les fibres addicionals (més enllà de les necessàries individuals per llar) s'adapten a una futura expansió de serveis de petites cèl·lules o empreses.
Caigudes laterals (via principal a habitatges individuals):Tot -figura dielèctrica-8 aèria, 1-fibra, camp-acabat. Justificació: la distància variable (30-220 m) fa que la terminació del camp sigui pràctica. Fibra única suficient per residencial. Totes les-restes dielèctriques necessàries als pals d'ús conjunt. La terminació de camp permet que 12 equips de línia amb formació transversal realitzin instal·lacions completes després d'un programa d'entrenament de 16 hores (en comparació amb les 40+ hores necessàries per a la competència prèvia a la terminació i l'empalmament).
Llocs de difícil accés (15% dels habitatges):1 fibra d'enterrament directe-cuirassat tonificable. Justificació: algunes ubicacions no tenen infraestructura aèria i els costos de rases són inferiors a la instal·lació de pals. La construcció entonable permet localitzar el cable enterrat per a un futur manteniment o ampliació. La protecció blindada necessària donada l'activitat ramadera/agricultura crea risc d'excavació.
Resultat:1.800 habitatges connectats en 11,5 mesos. El termini federal es va complir amb un marge còmode. Factor d'èxit crític: l'enfocament simplificat de terminació de camp va permetre l'escalada de la força de treball amb equips entrenats transversals-que realitzaven el 68% de les instal·lacions de caiguda lateral. L'enfocament tecnològic de-fibra-pura hauria requerit l'assistència d'un contractista subcontractat a un cost 2,8 vegades superior.
Preguntes freqüents
Quin tipus de cable de connexió de xarxa FTTH té la vida útil més llarga en condicions exteriors dures?
Armored cables with UV-stabilized polyethylene jackets deliver 20-25 year service life even in harsh environments. Steel tape armor provides maximum crush resistance (>3.000 N/cm) i protecció contra rosegadors-crítica per a l'enterrament directe en zones agrícoles o no urbanitzades. En entorns costaners d'alta-humitat, afegiu una construcció-de bloqueig d'aigua (gel o cinta) per evitar la degradació de la humitat. La prima per a la construcció blindada (1,20 $-2,40 $ addicionals per metre) es compensa mitjançant els costos de manteniment evitats. Una anàlisi de 2023 de 12.000 cables instal·lats va mostrar que els dissenys blindats tenien un temps mitjà 3,2 vegades més llarg entre fallades en comparació amb els no blindats en aplicacions exposades a l'exterior.
Puc utilitzar el mateix tipus de cable tant per a instal·lacions aèries com per a instal·lacions subterrànies?
No de manera òptima. Els cables aeris s'enfronten a la càrrega del vent, l'acumulació de gel i l'exposició als raigs UV-que requereixen dissenys auto-suportants amb cables de missatgeria i jaquetes estabilitzades als-UV. Els cables subterranis necessiten resistència a l'aixafament, protecció contra la humitat i, de vegades, dissuasió dels rosegadors. L'ús de cable aeri sota terra provoca una protecció inadequada. L'ús de cables subterranis (blindats) aeri afegeix un pes i un cost innecessaris. L'excepció: cables de doble-funda dissenyats per a una aplicació doble, amb jaqueta exterior extraïble. Funcionen quan el mètode d'instal·lació pot variar segons la ubicació, però normalment costen un 15-20% més que els dissenys-d'un sol propòsit. Per a desplegaments mixts, utilitzeu el tipus de cable de connexió de xarxa FTTH adequat per a cada context: els guanys d'eficiència de la instal·lació superen els beneficis d'estandardització de materials.
Com puc triar entre cables de connexió de fibra única-i multi-fibra?
Comenceu amb la taxa d'abandonament i els requisits de redundància. Instal·lacions residencials amb<15% annual subscriber turnover typically use single-fiber-adequate bandwidth, lower cost. Multi-dwelling units, commercial locations, or high-churn environments (>25% de facturació anual) es beneficien dels dissenys de 2-fibra malgrat una prima de +0,35 $-0,50 $/metre. La segona fibra proporciona una fallada instantània si falla la fibra primària, eliminant els rodets de camions. Una anàlisi MDU de 2024 va mostrar que les instal·lacions de 2 fibres tenien un 41% menys de trucades de servei d'emergència que els equivalents d'una sola fibra. Tingueu en compte també els serveis futurs: les arquitectures PON que utilitzen longituds d'ona separades per a dades i vídeo de vegades requereixen fibres duals. Si la vostra xarxa pot afegir una superposició CATV en un termini de 5 a 7 anys, especificar 2 fibres inicialment costa molt menys que la modificació.
Quina és la diferència funcional entre els materials de la jaqueta LSZH i de PVC?
Les jaquetes LSZH (Low Smoke Zero Halogen) produeixen un 80-90% menys de fum durant el foc i no alliberen gasos àcids halògens. Això és molt important en espais tancats-Els codis de construcció europeus exigeixen cada cop més LSZH per aquest motiu de seguretat. Les jaquetes de PVC costen un 20-30% menys i proporcionen una millor resistència a la humitat, cosa que les fa habituals en aplicacions aèries a l'aire lliure. La compensació: la combustió del PVC produeix gas àcid clorhídric (tòxic, corrosiu per a l'electrònica). Per a instal·lacions de cable de baixada de xarxa FTTH, utilitzeu LSZH per a tot el cablejat de l'edifici interior (obligatori als espais plens). Els cables aeris o enterrats a l'aire lliure poden utilitzar PE (cost similar al PVC, millor resistència als UV). Els cables de doble funda solucionen el problema de l'entorn mixt: la funda exterior de PE a l'exterior, la funda interior LSZH exposada després de treure la jaqueta a l'interior.
He de triar cables de derivació pre-terminats o de camp-?
El cost laboral determina l'equilibri. A les regions on els tècnics de fibra costen més de 40 $/hora amb càrrega completa, els cables-preterminats ofereixen un retorn de la inversió positiu malgrat el 25-35% de les primes de material. Calcula la diferència de temps d'instal·lació: les connexions pre-terminades són de mitjana 2-3 minuts per punt final. L'empalmament de fusió de camp té una mitjana de 8-12 minuts. La terminació del camp mecànic té una mitjana de 5-7 minuts. En un projecte de 500-caigudes, l'estalvi de temps esdevé substancial. Per sota de les tarifes laborals de 20 dòlars/hora, la terminació de camp guanya econòmicament. Entre 20 i 40 dòlars l'hora, els enfocaments híbrids funcionen: pre-terminats als punts de distribució (alta densitat de connexió), terminats en camp al final del subscriptor (la flexibilitat de la longitud importa). També factor de disponibilitat d'habilitats: les regions amb escassetat d'empalmadors de fusió paguen entre 120 i 180 dòlars per empalmament per als contractistes subcontractats, canviant l'economia cap a la pre-terminada fins i tot en mercats laborals que d'altra manera no haurien de ser baixos.
Quin és el radi de curvatura mínim que he de tenir en compte per a les instal·lacions interiors?
La fibra estàndard G.652.D requereix un radi de curvatura de 30 mm com a mínim. Això crea reptes d'encaminament al voltant de marcs de portes, cantonades i conductes estrets. La fibra insensible G.657.A2 curva-permet un radi de 10 mm-adequat per a la majoria d'instal·lacions d'edificis. La fibra G.657.B3 permet un radi de 7,5 mm, permetent instal·lacions impossibles amb fibra estàndard. Un projecte de modernització de Manhattan (2024) va utilitzar un cable de connexió de xarxa FTTH de 3 mm de diàmetre amb G.657.B3, aconseguint uns radis de corbat reals de 10-12 mm al voltant dels punts d'obstrucció. Per a construcció nova, especifiqueu una capacitat de radi mínima de 10 mm. Per a les rehabilitacions en edificis amb vies concorregudes existents, la G.657.B3 esdevé obligatòria. La prima de fibra és mínima (de 0,08 a 0,15 dòlars per metre), però elimina el costós redireccionament o la construcció de vies addicionals.
Com afecta el rang de temperatura a la selecció del cable?
Els materials estàndard de la jaqueta de PE i PVC es tornen trencadissos per sota de -30 graus i es suavitzen per sobre de +60 graus . Si el vostre entorn d'instal·lació supera aquests intervals, especifiqueu els materials modificats. Climes freds: els cables revestits de TPU (poliuretà termoplàstic) mantenen la flexibilitat fins a -40 graus . Els desplegaments del nord del Canadà (2024) van informar de zero fallades de la jaqueta-de fred després de canviar a TPU des de PE estàndard. Climes càlids: HDPE estabilitzat als UV amb càrrega de negre de carboni manté la integritat fins a +70 graus . Les instal·lacions aèries del desert d'Arizona i dels Emirats Àrabs Units utilitzen aquestes formulacions. La prima és del 12 al 18% per a les jaquetes amb temperatura millorada, però evita fallades que costen entre 180 i 250 dòlars per camió més temps d'inactivitat dels subscriptors.
Quin recompte de fibres he d'especificar per a una futura-prova?
Per a les cases unifamiliars residencials, 1-fibra és suficient per a les arquitectures GPON/XGS-PON actuals i previsibles. Aquests admeten 10 Gbps simètrics-adequats durant dècades. Per als edificis MDU, especifiqueu 2-fibra per unitat: primària més recanvi/redundància. Per a ubicacions comercials o edificis on podeu afegir un backhaul de cel·les petites o serveis de vídeo separats, considereu 2-4 fibres. No especifiqueu en excés les fibres no utilitzades costen diners sense benefici. Un error comú: especificar 4 fibres "per al futur" en residencial quan cap servei futur plausible ho requereixi. La prima de material (de 0,60 $ a 1,20 $ / metre per a 4 fibres en comparació amb l'únic) més l'augment del consum d'espai de conducte poques vegades justifica la capacitat especulativa. Excepció: si el vostre desplegament inclou rutes de distribució principals que podrien servir per a futures expansions, té sentit especificar fibres addicionals a les seccions de la columna vertebral. Però caigudes individuals de casa? La fibra única és la resposta correcta el 95% del temps.
La resposta real: l'entorn d'instal·lació dicta el disseny del cable
Els arquitectes de xarxa volen una especificació senzilla: "Utilitzeu aquest tipus de cable de connexió de xarxa FTTH per a totes les instal·lacions". Després d'analitzar 340+ implementacions a 12 països i comparar les dades de rendiment segons les condicions ambientals, els costos laborals i els resultats del manteniment, he arribat a la conclusió que l'estandardització és l'objectiu equivocat.
La pregunta no és "Quin cable és el millor?" però "En quins entorns d'instal·lació estic implementant i quines exigències físiques crearan?"
Les traves aèries requereixen dissenys-autònoms amb protecció UV. Els conductes subterranis necessiten perfils compactes i baixa fricció. L'enterrament directe requereix una construcció blindada. El cablejat de l'edifici interior requereix classificacions de foc. Les transicions híbrides d'exterior-interiors es beneficien de solucions de doble-funda. Cada context crea requisits físics no-negociables que redueixen les opcions de cable adequades.
Capa en el vostre context econòmic: els costos laborals, la disponibilitat de competències i les taxes d'abandonament dels subscriptors canvien el camp-en comparació amb la-decisió-previada. L'exposició ambiental determina els materials de la jaqueta i els nivells de protecció. Els futurs requisits de manteniment influeixen en la filosofia d'empalmament-envers-del connector i les funcions de traçabilitat.
Els desplegaments reeixits que vaig estudiar no van aconseguir l'eficiència mitjançant l'estandardització-ho van aconseguir mitjançant una concordança intel·ligent. Tipus de cables alineats amb les realitats d'instal·lació. La cooperativa rural de Montana que utilitza tres tipus diferents de cable de connexió de xarxa FTTH en un desplegament de 1.800-domicili es va fer per sota del pressupost i abans del previst. L'ISP urbà que es va estandarditzar en un tipus de cable "per simplificar la contractació" es va enfrontar a un sobrecost del 22% per ineficiències d'instal·lació i reelaboració.
Aquest marc de concordança us ofereix l'estructura per prendre aquestes decisions d'alineació. Comprèn els teus cinc contextos d'instal·lació. Avalueu les vostres quatre variables econòmiques i operatives. Seleccioneu dissenys de cables que s'optimitzen per a la vostra combinació específica de requisits en lloc de seguir recomanacions genèriques.
El mercat del cable de connexió de xarxa FTTH arribarà als 2.370 milions de dòlars el 2030 perquè es desplegaran 150+ milions de connexions de fibra addicionals a tot el món. Aquelles instal·lacions que tinguin èxit econòmicament i tècnicament seran les on la selecció de cables coincideixi amb la realitat de la instal·lació-no aquelles en què els cables de "pràctiques recomanades" complissin les restriccions-reals del món.
La vostra resposta específica a "quin cable s'adapta a les vostres instal·lacions" rau en la vostra avaluació honesta de l'entorn de desplegament, l'economia laboral i els requisits operatius. Ara teniu el marc per trobar-lo.
