G.657.A1 és una fibra de mode únic-insensible a la curvatura definida perRecomanació ITU-T G.657, dissenyat per a un radi de corbat mínim de 10 mm, tot i que compleix totalment amb G.652.D.S'utilitza àmpliament en xarxes d'accés FTTH, en -cablejat d'edificis i pedaços de distribució - en qualsevol lloc on els instal·ladors necessiten una millor tolerància a la flexió que la fibra estàndard sense sacrificar la interoperabilitat de la xarxa.
Aquesta guia cobreix les especificacions tècniques de la fibra G.657.A1, com es compara amb G.657.A2 i G.652.D, on funciona millor i com decidir si s'adapta al vostre desplegament.
Què és la fibra G.657.A1?
G.657.A1 pertany a la categoria A de l'estàndard ITU-T G.657 - la categoria optimitzada per reduir la pèrdua de macroflexió en comparació ambFibra G.652.D, tot conservant les mateixes propietats de transmissió i interconnexió. Segons l'edició actual de l'estàndard (ITU-T G.657, agost de 2024), les fibres de categoria A són un subconjunt de G.652.D, és a dir, es poden desplegar a qualsevol xarxa on s'especifiqui G.652.D.
La subcategoria "A1" admet específicament un radi de curvatura de disseny mínim de 10 mm. En aquest radi (una volta a 1550 nm), la pèrdua de macroflexió màxima permesa és de 0,75 dB; a un radi de 15 mm amb deu voltes a 1550 nm, el límit és de 0,25 dB. Aquests números representen aproximadament una millora de deu vegades respecte a la fibra estàndard G.652.D amb radis de corba equivalents.
A la pràctica, això vol dir que G.657.A1 gestiona el tipus d'encaminament que es produeix als armaris de distribució d'accés, vies d'elevació, terminals de paret-i tancaments de pegats - escenaris en què la fibra ha de navegar per cantons i espais confinats que impulsaria els convencionals.fibra monomode-més enllà de la seva tolerància de flexió fiable.
G.657.A1 Especificacions tècniques d'un cop d'ull
| Paràmetre | G.657.A1 Valor |
|---|---|
| Radi de curvatura de disseny mínim | 10 mm |
| Pèrdua de macroflexió (1 volta, R=10 mm, 1550 nm) | Menor o igual a 0,75 dB |
| Pèrdua de macroflexió (1 volta, R=10 mm, 1625 nm) | Menor o igual a 1,50 dB |
| Pèrdua de macroflexió (10 voltes, R=15 mm, 1550 nm) | Menor o igual a 0,25 dB |
| Pèrdua de macroflexió (10 voltes, R=15 mm, 1625 nm) | Menor o igual a 1,00 dB |
| Interval de longitud d'ona de funcionament | 1260–1625 nm (bandes O, E, S, C, L) |
| Diàmetre de camp de mode (1310 nm) | 8.6 ± 0.4 µm |
| Atenuació màxima (1310 nm) | Inferior o igual a 0,35 dB/km |
| Atenuació màxima (1550 nm) | Inferior o igual a 0,22 dB/km |
| Compliment G.652.D | Complet (subconjunt de G.652.D) |
Font:Recomanació ITU-T G.657 (08/2024)i elFullet informatiu sobre fibra ITU-T G.657.
G.657.A1 vs G.657.A2 vs G.652.D: diferències clau
Una de les preguntes més freqüents dels planificadors de xarxes és si s'ha d'especificar A1, A2 o mantenir-se amb l'estàndard G.652.D. La resposta depèn de les condicions de flexió que realment implica el vostre desplegament - i no de quina fibra es veu millor al paper.
| Atribut | G.652.D | G.657.A1 | G.657.A2 |
|---|---|---|---|
| Radi de curvatura de disseny mínim | 30 mm | 10 mm | 7,5 mm |
| Pèrdua de macroflexió (1 volta, R=10 mm, 1550 nm) | No especificat | Menor o igual a 0,75 dB | Menor o igual a 0,10 dB |
| Pèrdua de macroflexió (10 voltes, R=15 mm, 1550 nm) | No especificat per a aquest radi | Menor o igual a 0,25 dB | Menor o igual a 0,03 dB |
| Compatibilitat amb G.652.D | Sí (és G.652.D) | Sí (subconjunt complet) | Sí (subconjunt complet) |
| Cas d'ús primari | Llarg-recorregut, metro, tronc | Xarxes d'accés, en-edifici, distribució FTTH | Terminacions interiors ajustades, caixes ONT compactes, pegats del centre de dades d'alta-densitat |
La diferència de 2,5 mm entre A1 (10 mm) i A2 (7,5 mm) pot semblar petita en un full d'especificacions, però és important a nivell d'instal·lació. En una columna vertical multi-d'unitat d'habitatge (MDU) o un armari de distribució amb una densitat de cable moderada, normalment el radi de 10 mm d'A1 és suficient. La fibra es pot encaminar per les cantonades, a través de guies de cable i en safates d'empalmament sense superar els seus límits de pèrdua.
L'A2 es converteix en l'opció més forta quan la fibra s'ha d'enrotllar fortament dins de petites caixes ONT-muntades a la paret, navegar per terminals de presa compactes o sobreviure a l'entorn dens de pegats d'un nombre elevat de-fibra-centre de dadeson les corbes del cable habitualment cauen per sota dels 10 mm. A l'edició de 2024 de l'estàndard, ITU-T va fusionar l'antiga categoria B2 amb A2, reflectint el canvi de la indústria cap a l'A2 com a opció-per a aquests entorns més ajustats.
Per a xarxes amb un encaminament senzill - llargs recorreguts exteriors-de plantes, línies troncals basades en conductes-o qualsevol camí on és poc probable que la fibra trobi corbes per sota de 30 mm - estàndard G.652.D segueix sent perfectament adequada i sovint és l'opció més rendible-.

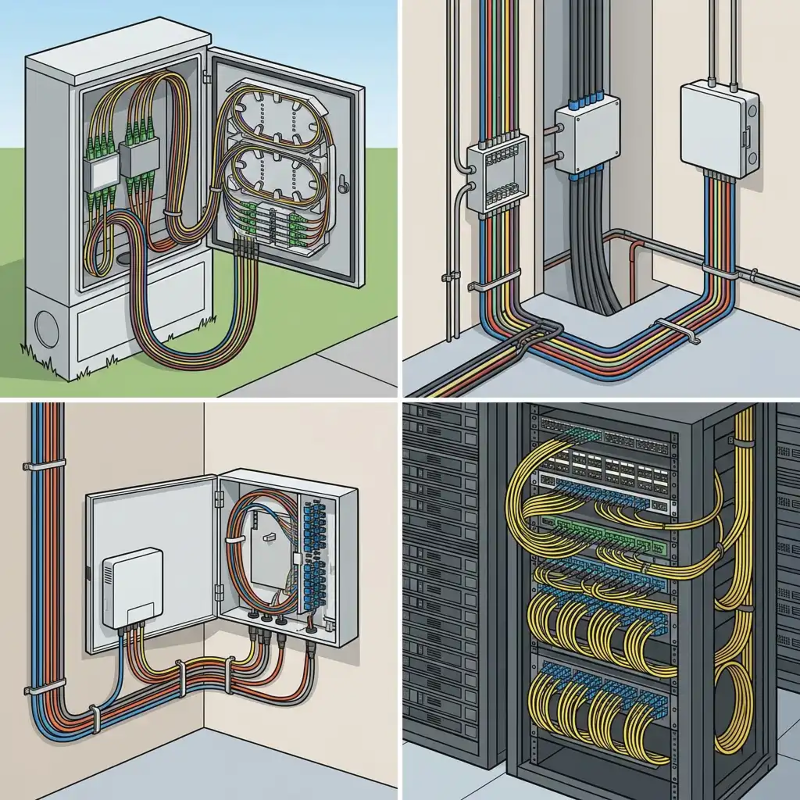

On s'utilitza la fibra G.657.A1
Xarxes d'accés FTTH
La fibra G.657 es va desenvolupar originalment per satisfer les demandes de les xarxes d'accés òptic de banda ampla. L'estàndard ITU-T enllaça explícitament la fibra de categoria A amb el desplegament FTTH, on la distribució d'alta-densitat decables de baixadai els nombrosos punts de manipulació entre l'oficina central i l'abonat requereixen fibra que toleri flexió repetida sense pèrdua de senyal inacceptable. G.657.A1 soluciona això proporcionant un rendiment de macroflexió aproximadament deu vegades millor que el G.652.D, segons el material informatiu ITU-T.
A-Enrutament d'edificis i cablejat vertical
A l'interior dels edificis, els camins de fibra sovint passen a través d'elevacions estretes, giren per conductes de passadissos i acaben en caixes de paret compactes. L'estàndard ITU-T assenyala que l'espai limitat i la manipulació freqüent de cables en aquests entorns requereixen fibra amigable per a l'operador- amb una sensibilitat baixa a la flexió. G.657.A1 vestitscablejat vertical, distribució del passadís i cablejat vertical de l'MDU - situacions en què un radi de corba de 10 mm proporciona un marge suficient per a la manipulació normal de la instal·lació.
Armaris de distribució i zones de pegat
Els panells de connexió de l'oficina central, els armaris de carrer i els concentradors de distribució de fibra impliquen una gestió densa de cables. Quan desenes o centenars de fibres comparteixen un únic recinte, les fibres individuals inevitablement prenen corbes més pronunciades al voltant de les guies de cables i els organitzadors d'empalmes. La fibra A1 redueix el risc d'atenuació elevada en aquests entorns sense requerir el grau A2 més ajustat (i de vegades més car).
Cablejat de xarxa del centre de dades
La revisió de l'agost de 2024 de la ITU-T G.657 va ampliar formalment l'espai d'aplicacions per a fibra de categoria A per incloure xarxes de centres de dades. En el cablejat estructurat dins de bastidors i panells de connexió, la fibra insensible a la flexió-ajuda a mantenir la integritat del senyal fins i tot quan els cables passen per safates de gestió de cables ajustades.
Avantatges de la fibra G.657.A1
Tolerància pràctica a la flexió per a la majoria de desplegaments d'accés.G.657.A1 no pretén ser la fibra més agressiva-insensible - a la qual pertany el paperG.657.B3amb el seu radi mínim de 5 mm. En canvi, A1 ofereix prou resiliència a la flexió per a la majoria d'escenaris d'accés, distribució i-construcció, que és el que fa que s'adopti àmpliament.
Completa interoperabilitat G.652.D.Com que les fibres A1 són un subconjunt de G.652.D, s'uneixen i es connecten amb la infraestructura G.652.D existent sense penalitzacions addicionals per pèrdues. Per als operadors que actualitzen parts d'una xarxa existent, això significa que es pot introduir fibra A1 a l'extrem d'accés sense substituir la fibra troncal ni canviar els procediments d'empalmament.
Risc d'instal·lació reduït.La documentació de l'ITU-T descriu que la fibra G.657 permet una instal·lació més fàcil-per als enginyers amb menys reelaboració, armaris més petits i tancaments més ajustats. En condicions de camp - on els camins dels cables no sempre coincideixen amb els dibuixos de disseny - això es tradueix en menys trucades-per problemes d'atenuació causats per corbes inadvertides durant la instal·lació.
Funcionament d'-espectre complet.A1 admet les bandes O, E, S, C i L (1260–1625 nm), la qual cosa significa que funciona amb els sistemes actuals GPON, XGS-PON i WDM-de propera generació sense restriccions de longitud d'ona.
Com triar: G.657.A1, A2 o G.652.D?
La selecció de fibra hauria de seguir el desplegament, no al revés. Aquí teniu un marc pràctic de decisió:
Trieu G.652.D quan:
- Les vostres rutes de cables es troben en conductes, rases o trams aeris sense corbes tancades per sota dels 30 mm.
- La xarxa és principalment de llarg-recorregut o troncal de metro.
- L'optimització del pressupost és el motor principal i la tolerància a la flexió no és una preocupació.
Trieu G.657.A1 quan:
- Esteu desplegantFTTHxarxes de distribució i caiguda on la fibra passa per armaris, muntants i maquinari-muntat a la paret.
- Les vostres rutes de cables inclouen corbes en el rang de 10 a 15 mm - habituals als armaris de distribució i al cablejat interior.
- Necessiteu compatibilitat total amb una xarxa G.652.D existent.
- Els equips d'instal·lació treballen en espais moderadament reduïts, però no en punts de terminació ultra-compactes.
Trieu G.657.A2 quan:
- La fibra s'ha d'enrotllar dins de petites caixes ONT, endolls de paret compactes o panells de connexió d'alta-densitat on les corbes habitualment cauen per sota dels 10 mm.
- Esteu construint una interconnexió de centre de dades d'alt -fibra- amb una gestió de cables molt ajustada.
- El desplegament implica conjunts-connectoritzats prèviament o cables-acabats de fàbrica que han de sobreviure a un enrotllament ajustat durant l'emmagatzematge i la manipulació.
Un error comú d'adquisició és especificar A2 a tota una xarxa "per si de cas", quan només els darrers 50-100 metres de cable de baixada i el punt de terminació troben realment corbes per sota dels 10 mm. Un enfocament més rendible-és utilitzar A1 per al segment de distribució i reservar A2 per a la terminació de l'abonat, on es concentra l'enrotllament ajustat.
Pot G.657.A1 substituir G.652.D?
Tècnicament, sí - a qualsevol xarxa on s'especifiqui G.652.D, G.657.A1 es pot utilitzar com a substitut directe perquè compleix tots els requisits de G.652.D alhora que afegeix un millor rendiment de flexió. L'estàndard ITU-T és explícit en aquest punt: les fibres de categoria A tenen les mateixes propietats de transmissió i interconnexió que G.652.D.
Si substituir G.652.D per A1 té sentit pràctic depèn del desplegament. Durant llargs recorreguts exteriors del tronc de la planta-on la fibra no troba mai corbes estretes, l'actualització a A1 afegeix cost sense afegir valor. Per a la distribució d'accés,cablejat interior, i qualsevol camí que entri a un edifici o armari, l'actualització sovint val la pena perquè redueix el risc d'atenuació relacionada amb la corba-durant i després de la instal·lació.
Preguntes freqüents
Quin radi de flexió admet G.657.A1?
G.657.A1 està dissenyat per a un radi de corbat mínim de 10 mm. En aquest radi (una volta, 1550 nm), la pèrdua de macroflexió màxima permesa és de 0,75 dB. A un radi de 15 mm més moderat amb deu voltes, el límit de pèrdua cau a 0,25 dB a 1550 nm.
G.657.A1 és compatible amb G.652.D?
Sí. G.657.A1 és totalment compatible amb G.652.D - es defineix com un subconjunt de G.652.D a l'estàndard ITU-T. Això significa que la fibra A1 es pot empalmar i connectar a la fibra G.652.D existent sense pèrdues addicionals ni problemes de compatibilitat.
Quina diferència hi ha entre G.657.A1 i G.657.A2?
La diferència principal és el radi de corbat mínim: A1 suporta 10 mm mentre que A2 suporta 7,5 mm. A2 també té una pèrdua de macroflexió significativament menor a radis equivalents -, per exemple, només 0,10 dB per volta a 10 mm (1550 nm) en comparació amb els 0,75 dB d'A1. Tots dos són totalment compatibles amb G.652.D. Per a una comparació més profunda, consulteu la nostra guiales diferències entre G.657.A1 i G.657.A2.
G.657.A1 és adequat per a FTTH?
G.657.A1 es va desenvolupar específicament per a FTTH i desplegaments de xarxes d'accés. Maneja les corbes moderades que es troben als armaris de distribució, les elevacions d'edificis i l'encaminament del cable de baixada. Per al punt de terminació d'abonat - on la fibra s'enrotlla dins de petites caixes ONT - alguns operadors prefereixen A2 per la seva tolerància de flexió més estreta.
Quan he d'utilitzar G.657.B3 en lloc de G.657.A1?
G.657.B3 admet un radi de corba mínim de només 5 mm i està pensat per a distàncies d'abast molt curtes (menys de 1.000 m) al final de les xarxes d'accés -, especialment a l'interior d'edificis, locals i per a la interconnexió òptica en centres de dades. Tanmateix, les fibres B3 no compleixen totalment amb G.652.D (són compatibles però poden diferir en la dispersió cromàtica i les especificacions PMD), per la qual cosa només s'han d'utilitzar en segments curts on una tolerància extrema a la flexió és essencial.
G.657.A1 funciona per al cablejat del centre de dades?
Sí. L'edició de 2024 de ITU-T G.657 va ampliar explícitament l'espai d'aplicacions per a fibres de categoria A per incloure xarxes de centres de dades. A1 és adequat per a cablejat estructurat i pegats de-densitat moderada. Per a entorns de-densitat molt alta 400G/800G amb una gestió de cables extremadament ajustada, l'A2 pot ser més adequat.
